UNIMAT CNC

Speziell für den innovativen Unterricht in weiterführenden Schulstufen (Berufsbildung, HTL, Höhere Technische Ausbildung) ist Unimat CNC interessant. Durch die bewährte Modularität des Systems stehen unzählige Kombinationsmöglichkeiten und Anwendungsbereiche offen. Die Unimat CNC Schlitten, Vertikal-, Flächenfräse und Drehbänke werden mit 2A Schrittmotoren ausgeliefert.

Einige der Merkmale sind:

  • Querschlitten: Verfahrweg 50mm (erweiterbar)
  • Längsschlitten: Verfahrweg 145mm  (erweiterbar)
  • Genauigkeit: max. 0,07mm
  • bis zu 4 Achsen steuerbar

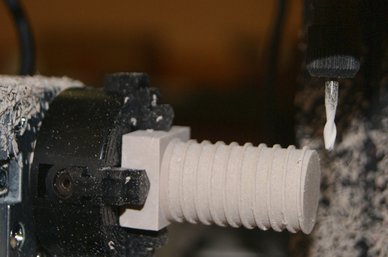

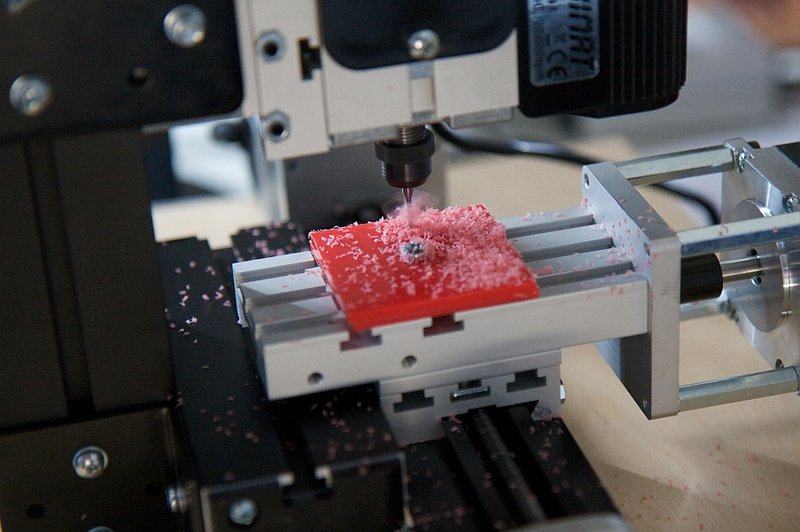

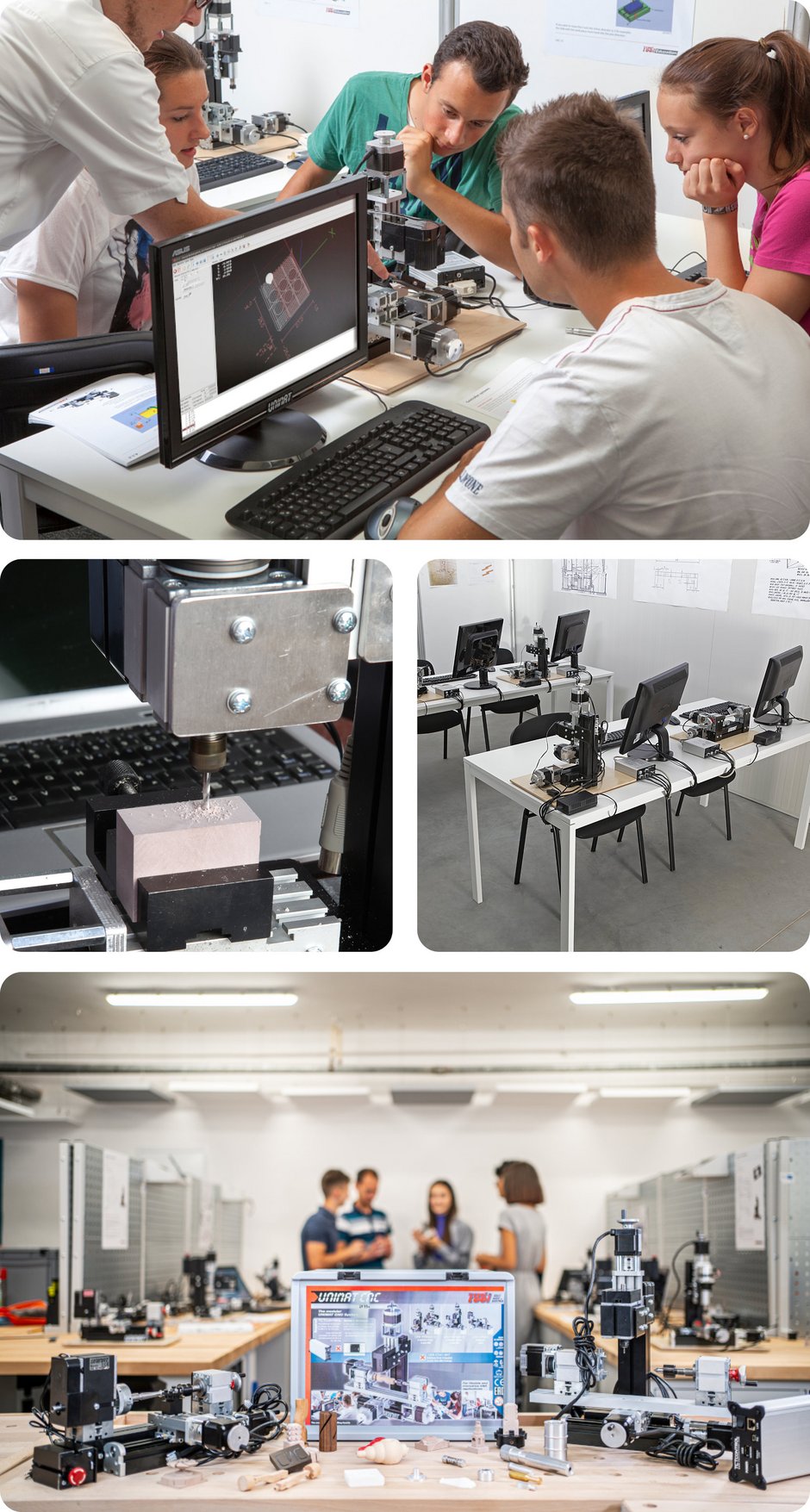

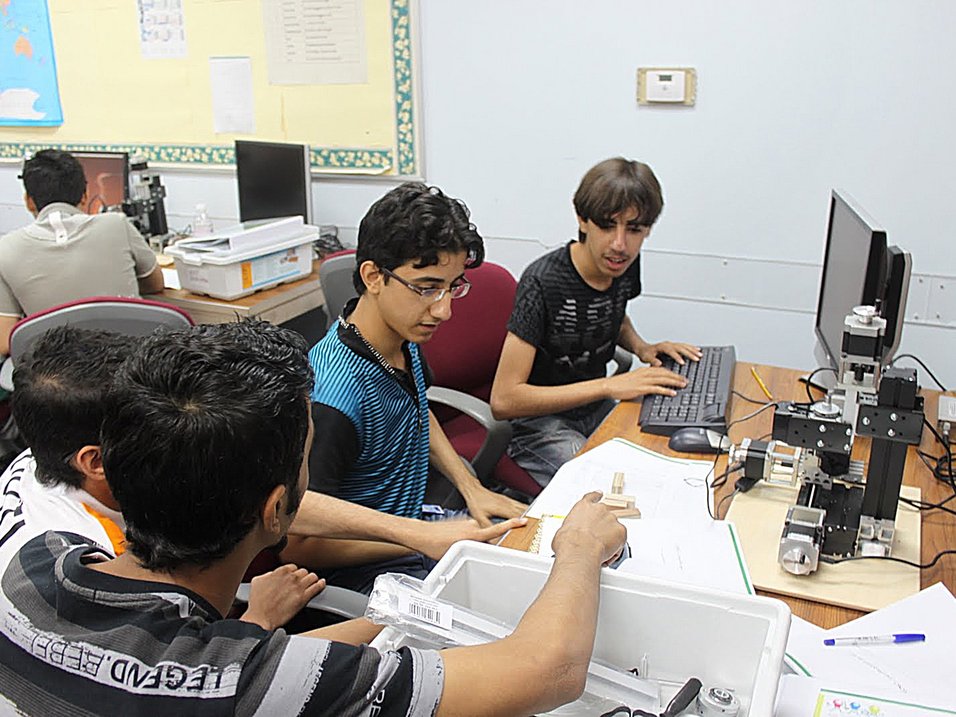

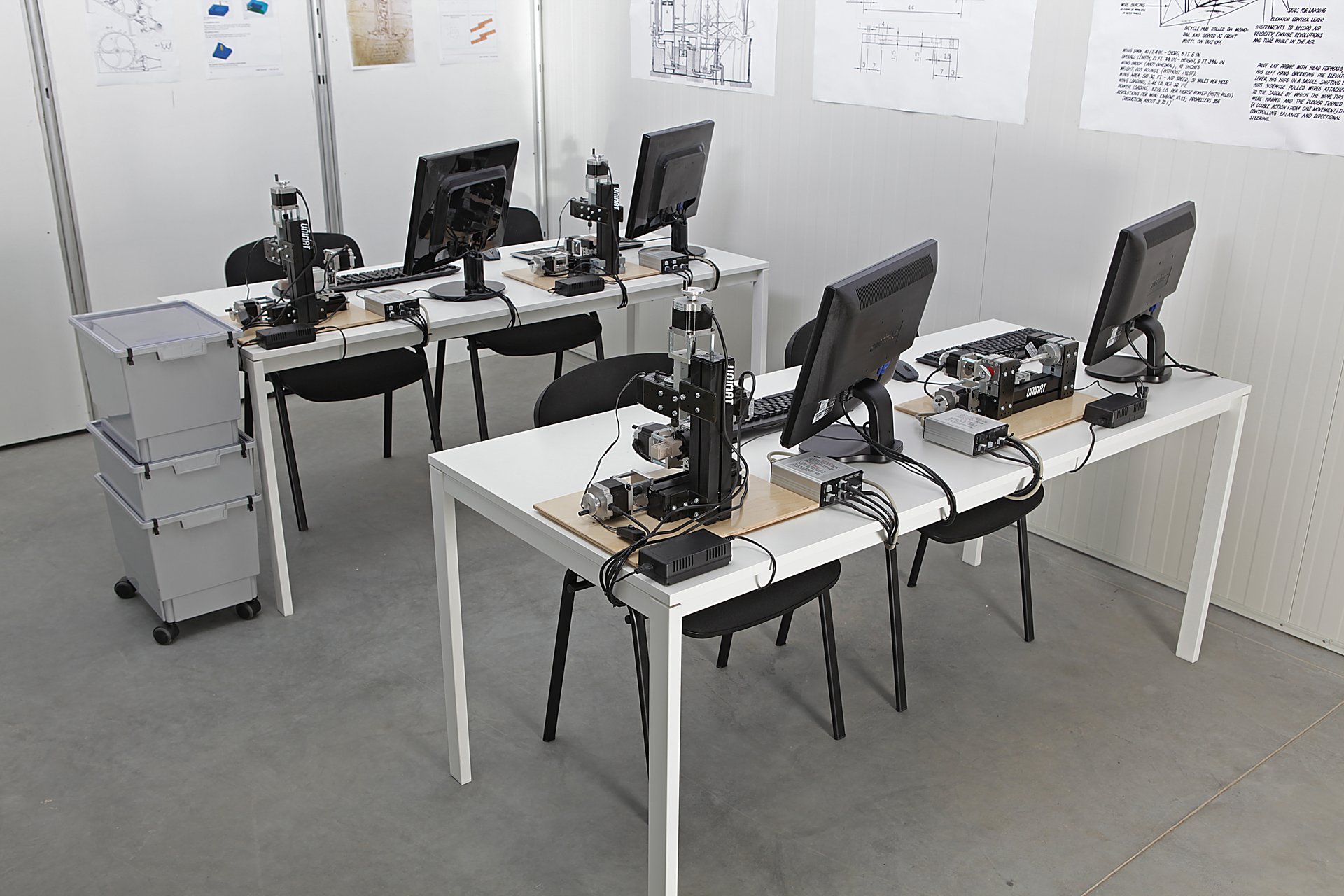

Anstatt Industriemaschinen anzuschaffen (hohe Anschaffungs- und Wartungskosten, eigene Räumlichkeiten, ...), die den SchülerInnen kaum zur Verfügung stehen, kann mit Unimat CNC ein Maschinenpark zu einem Bruchteil der Kosten bereitgestellt werden. SchülerInnen haben dann die Möglichkeit, die Maschinen aktiv zu nutzen.

Die Ansteuerung erfolgt mittels der freien Software machinekit (vorinstalliert am Controller TCTCONT4). Die Software kann kostenfrei und legal zu Übungs- und Simulationszwecken auf einem Beaglebone Black installiert werden.

Was in CAD-Anwendungen gezeichnet wurde, kann in CAM-Anwendungen in Maschinencode umgewandelt und mit der CNC-Software abgearbeitet werden. Der komplette Ablauf wird erlernt. Machinekit bietet dabei neben einer grafischen Oberfläche auch reichlich Einsicht in den G-Code. Für Fusion360 stehen Postprozessoren samt Kurzanleitungen zur Verfügung.

The cool tool CNC Education Set

Entdecken Sie unsere CNC Maschinen

Für jeden Bereich der technischen Ausbildung haben wir die passenden CNC Maschinen dazu.

Von der Drehbank bis zur 4-Achsen Fräse.

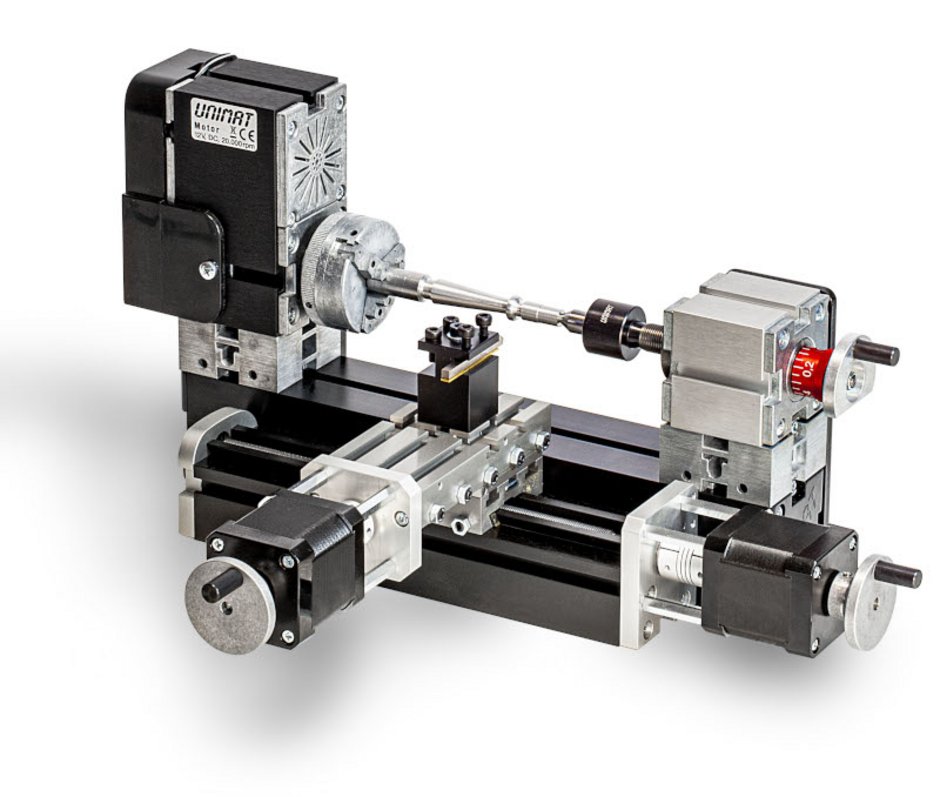

UNIMAT CNC Drehbank

UNI-DREH

3-Backenfutter, Präzisionsrollkörner, Mehrfachstahlhalter und Drehstahl.
Bearbeitbare Materialien: Holz, Kunststoffe, Wachs, Edel-, Bunt- und Weichmetalle

AntriebSchrittmotor, 2A, 1,8°
Anzahl der CNC-Achsen2
Max. Positioniergeschwindigkeit300 mm/min
Drehzahl Hauptspindel4000 U/min
Verfahrwege X/Z50 mm/145 mm (erweiterbar)
Gesamtgenauigkeit0,05 mm
Futter3-Backenfutter (1,8-56 mm innen, 12-65 mm aussen)

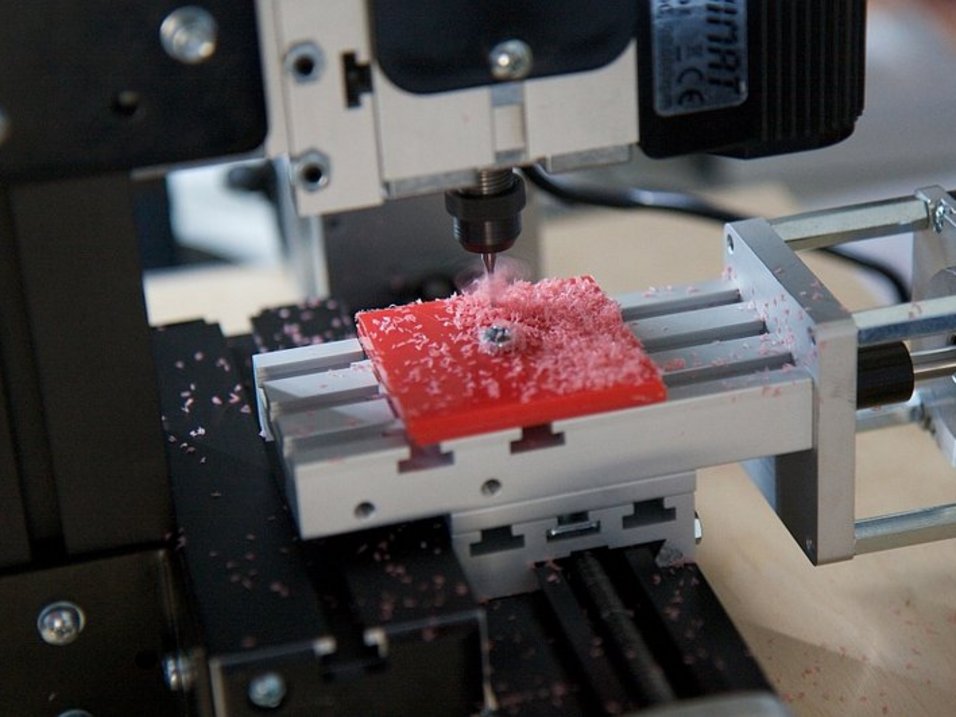

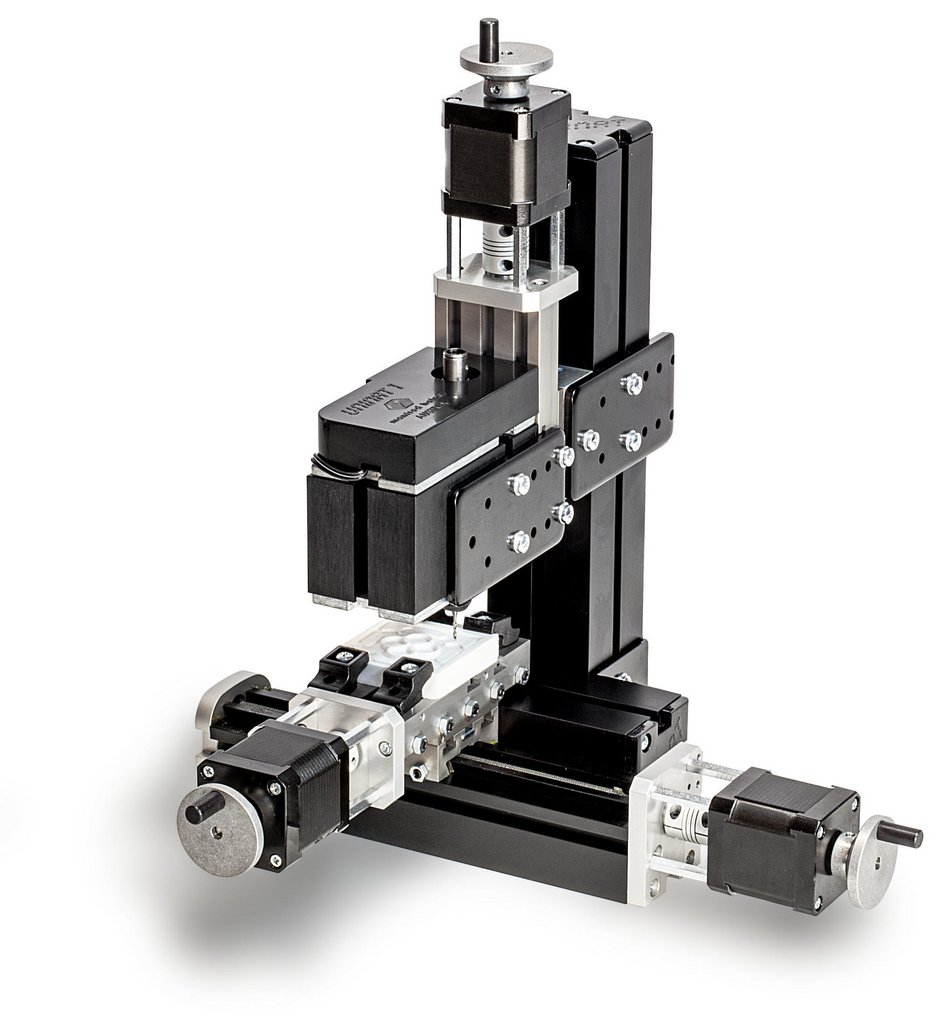

UNIMAT CNC 3-Achs-Fräse

UNI-FRAES-3 (H3/V3)

Für den vertikalen oder horizontalen Aufbau.

Anzahl der CNC-Achsen3
AntriebSchrittmotor, 2A, 1,8°
Max. Positioniergeschw.300 mm/min
Verfahrwege Z/Y50 mm (erweiterbar)/50 mm
Verfahrweg X-Achse145 mm (erweiterbar)
Gesamtgenauigkeit0,07 mm
Frässpindel4000 U/min, mit 1/8" Spannzange

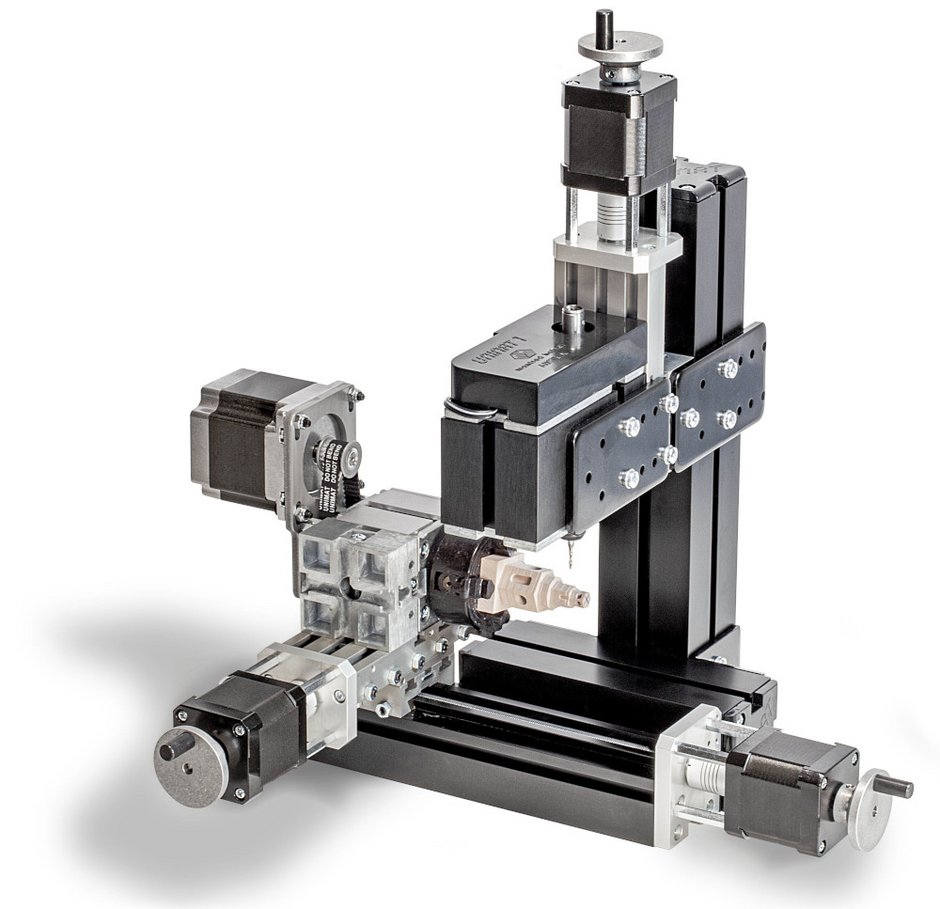

UNIMAT CNC 4-Achs-Fräse

UNI-FRAES-4

Anzahl der CNC-Achsen4
AntriebSchrittmotor, 2 A, 1,8°
Max. Positioniergeschw.300 mm/min
Verfahrwege Z/Y50 mm (erweiterbar)/50 mm
Verfahrweg X-Achse145 mm (erweiterbar)
Inkrement Drehachse   (360°/3200)*0,5 = 0,05625°
Gesamtgenauigkeit0,07 mm
Frässpindel4000 U/min, mit 1/8" Spannzange

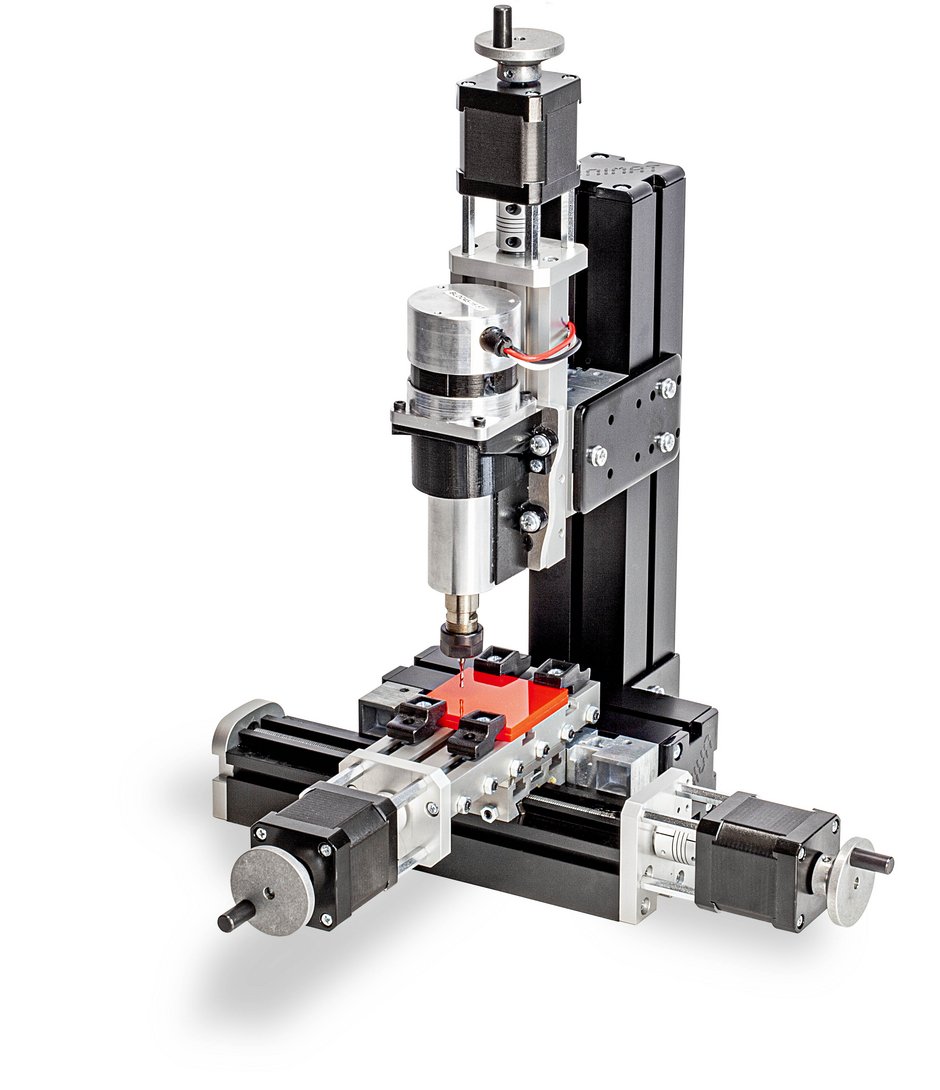

Vertikalfräse UNI-FRAES3EXT

Wie UNI-FRAES3 mit 80 mm Verfahrweg Y-, Z-Achse und ansteuerbarer Frässpindel (164420 CNC)

Anzahl der CNC-Achsen3
AntriebSchrittmotor, 2 A, 1,8°
Max. Positioniergeschw.300 mm/min
Verfahrwege Z/Y80 mm (erweiterbar)/80 mm
Verfahrweg X-Achse145 mm (erweiterbar)
Inkrement Drehachse   (360°/3200)*0,5 = 0,05625°
Gesamtgenauigkeit0,07 mm
Frässpindel regelbar bis15000 U/min, mit 1/8" Spannzange

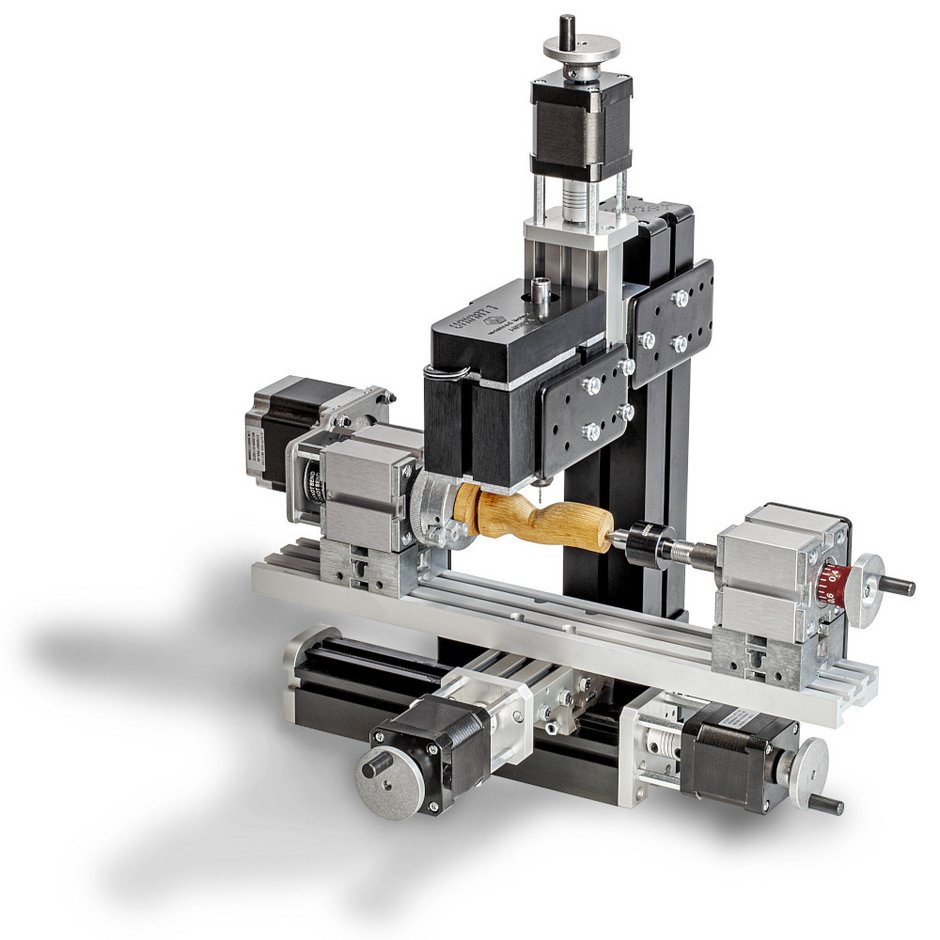

UNIMAT CNC Komplettset (UNI-CNC-SET)

Inklusive aller Teile zum Auf- bzw Umbau von: UNI-DREH, UNI-FRAES-H3, UNI-FRAES-V3 oder UNIFRAES-4 zusätzlich mit Querplatte für lange 3D Teile

Alle Unimat CNC Maschinenvarianten finden Sie hier.

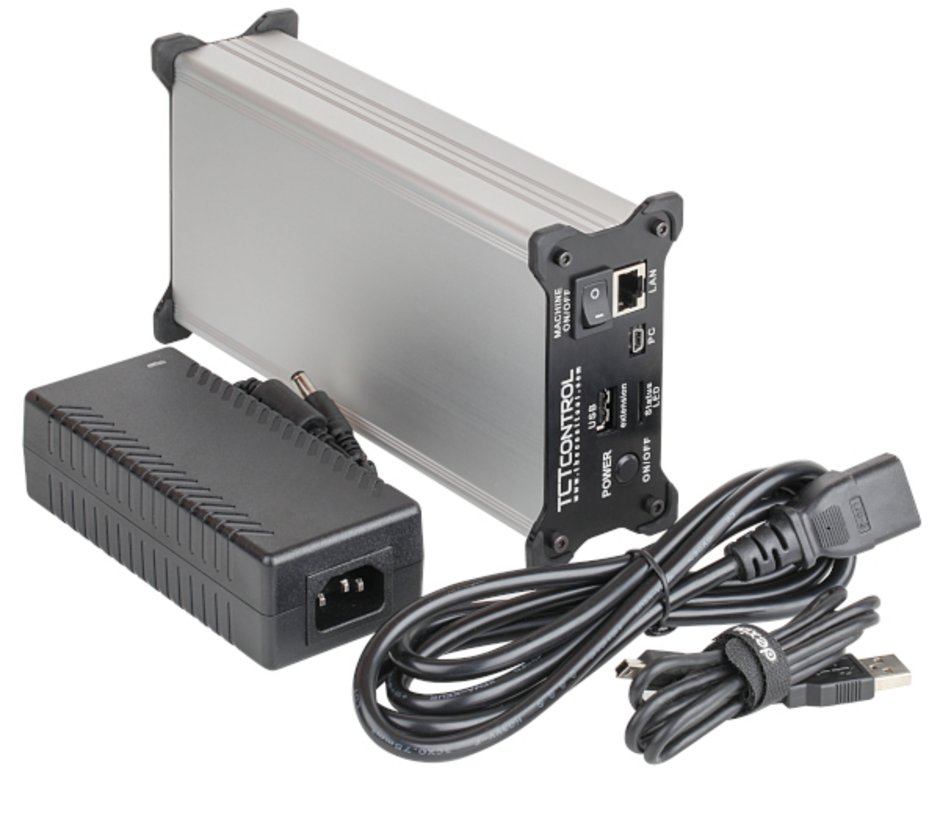

Steuerelektronik TCTControl (TCTCONT4)

Erforderlich zur Ansteuerung der UNIMAT CNC Maschinen.

Die vorinstallierte Software erlaubt das Laden, Be- und Abarbeiten von ISO G-Code-Dateien (RS-274, DIN 66025), bietet dazu auch einen Werkzeugweg-Simulationsmodus, eine leicht editierbare Tooltable und vieles mehr an. Neben der Bedienunsanleitung ist auch ein Trainings-Handbuch "Einführung in CNC und G-Code Programmierung" inkludiert.

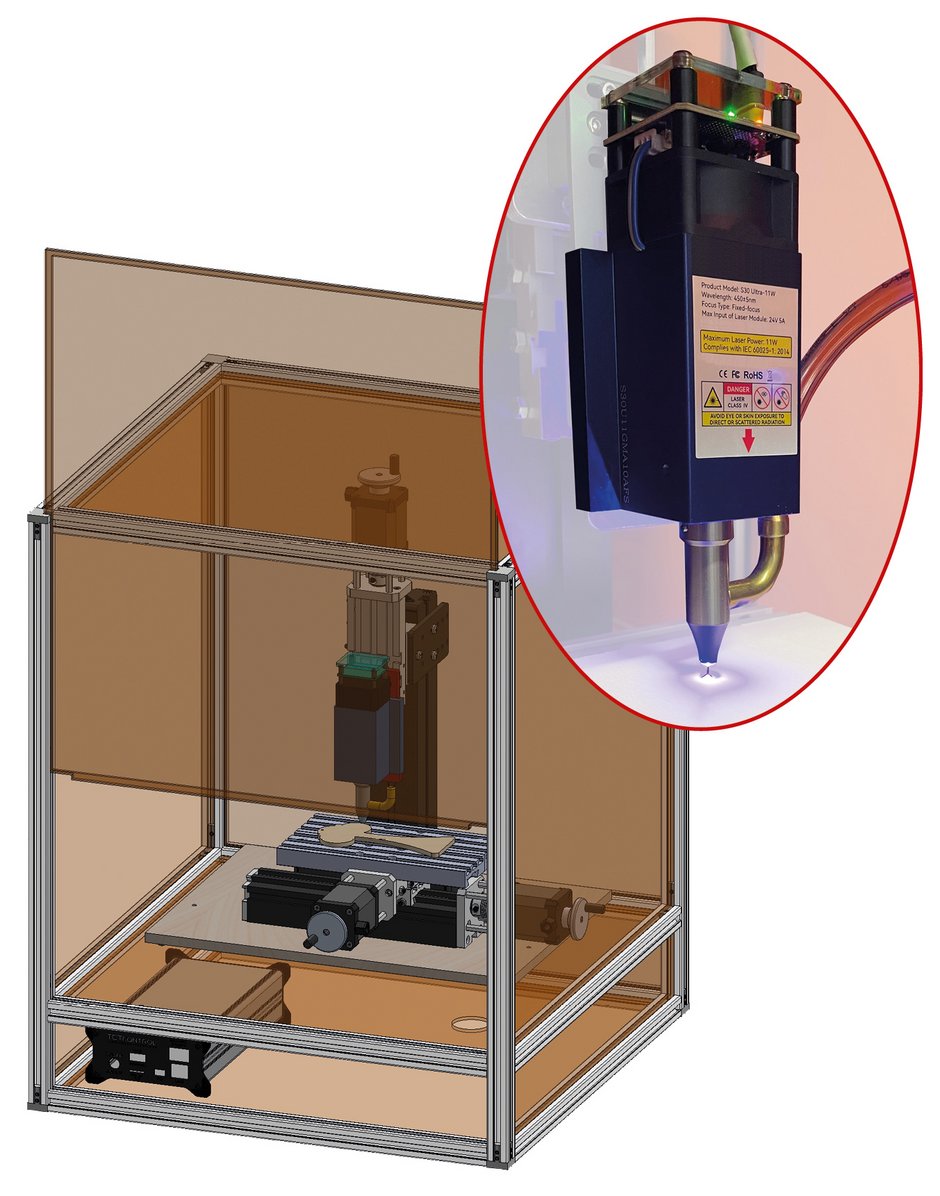

Laser-Modul CNC inkl. Gehäuse

Artikeln. 164500

Das Laser Modul ist mit allen Varianten der UNIMAT CNC Vertikalfräsen kompatibel (3- u. 4 Achsenmaschinen)

Laser Power: 11 W
Wellenlänge: 450nm
Fokustyp: fixer Fokus
Input: 24V/ 5A

Bearbeitbare Materialien:

SchneidenGravieren
Holz
Stoff
Acryl
diverse Kunststoffe
Karton
Holz
Rostfreier Stahl
Leder
Acryl
Keramik
diverse Kunststoffe
Karton
eloxiertes Aluminium

weitere Konfigurationen

UNIMAT CNC 4 Achsen Fräse

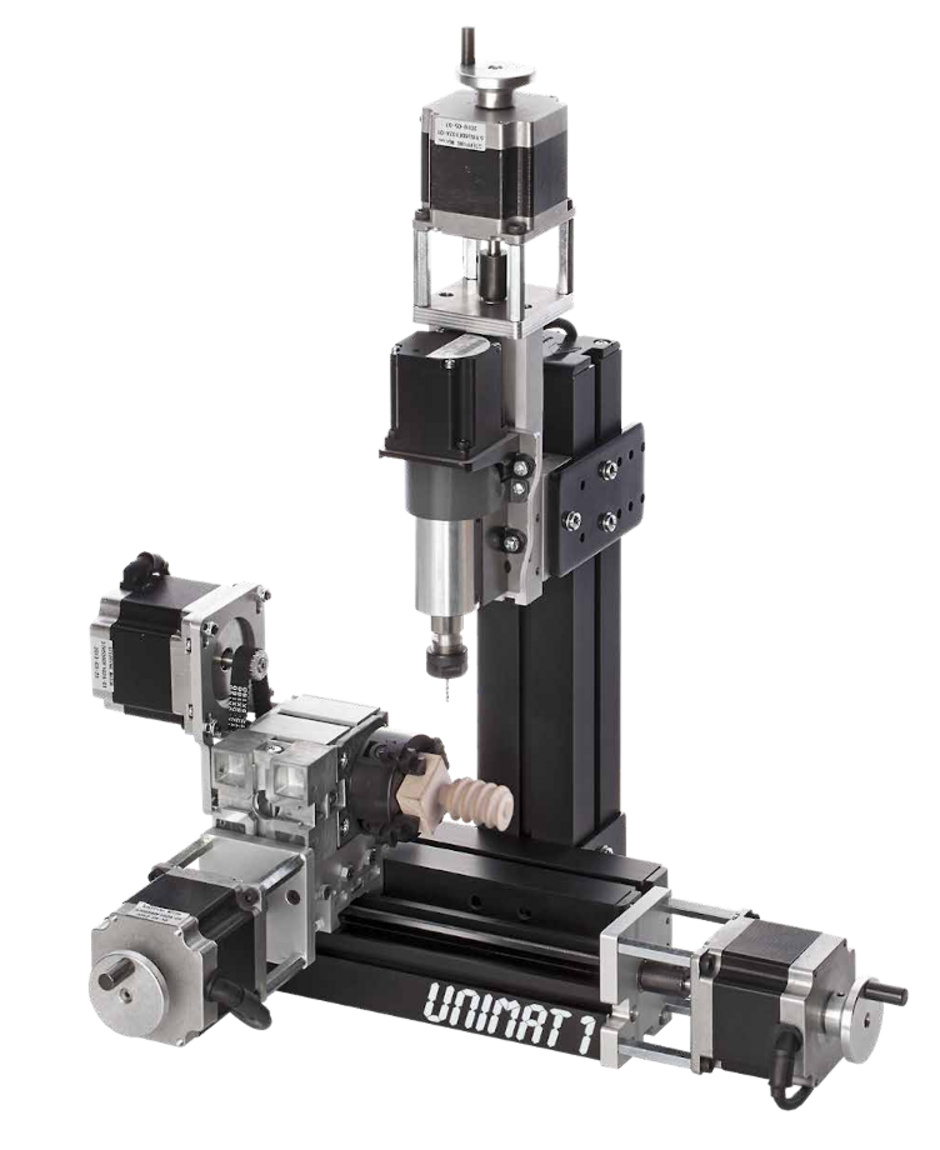

UNIMAT CNC 4-Achs-Fräse mit steuerbarer Spindel

UNI-FRAES4-SC
Anzahl der CNC-Achsen 4
Antrieb Schrittmotor, 2 A, 1,8°
Max. Positioniergeschw. 300 mm/min
Verfahrwege Z/Y 80 mm / 50 mm
Verfahrweg X-Achse 145 mm (erweiterbar)
Inkrement Drehachse    (360°/3200)*0,5 = 0,05625°
Gesamtgenauigkeit 0,07 mm
Frässpindel bis 15.000 U/min, mit 1/8“ Spannzange

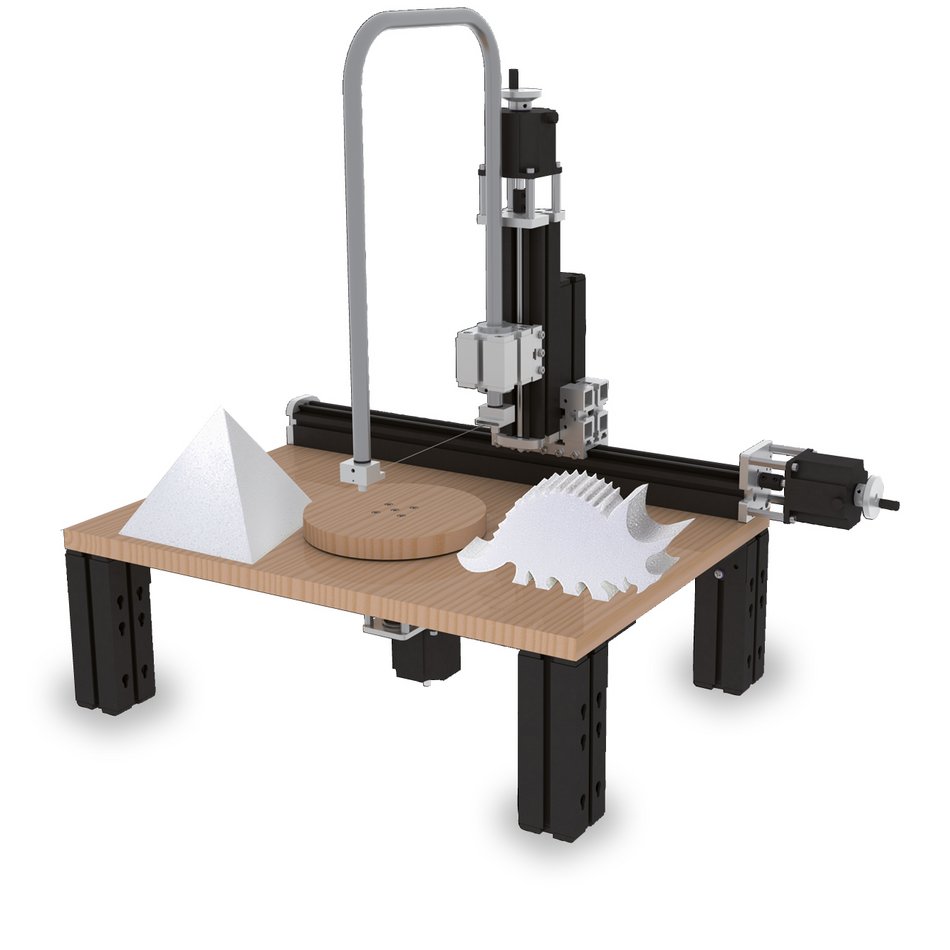

Uni-cut Heißdrahtschneider

UNIMAT CNC Heizdrahtschneider

UNI-CUT-3D
Anzahl der CNC-Achsen 3
Antrieb Schrittmotor, 2 A, 1,8°
Max. Positioniergeschw. 300 mm/min
Verfahrwege X/Y 400 mm / 145 mm
Größe Drehtisch ø 160 mm
Inkrement Drehtisch (360°/3200) * 0,5 = 0,05625°
Schneidebügel Bügelweite 170 mm, Bügelhöhe 350 mm
Schneidetrafo stufenlos regelbar, 600 - 850°
Gesamtgenauigkeit 0,1 mm

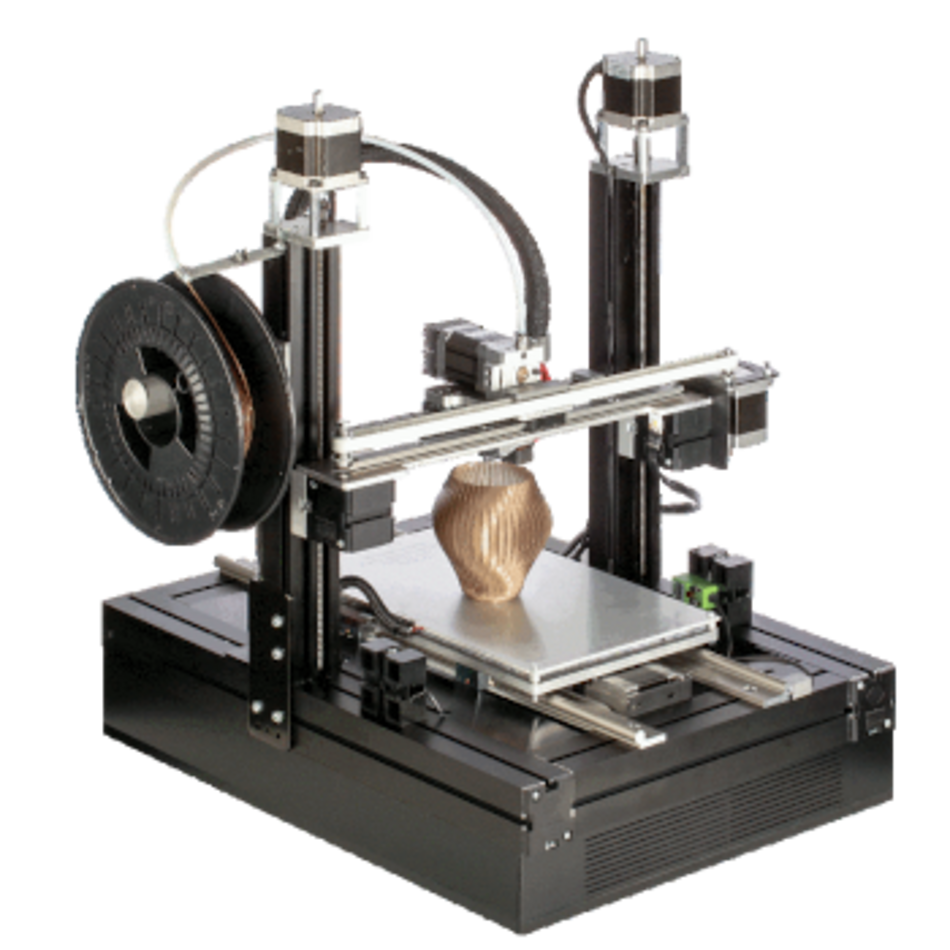

Unimat 3D-Drucker

UNI-PRINT-3D

• Einfacher Materialwechsel, einstellbare Führungen, geringer Wartungsaufwand
• Stabile und präzise Ganzmetall-Konstruktion
• Druck aller üblichen Filamente möglich: PLA, ABS, Nylon, Laybrick etc.
• Open Source Software:Machinekit & cross platform user interface für Windows, OSX, Linux, Android

Alle Infos finden Sie hier.


Lehrplanbeispiel

Lehrplan für die Sekundarstufe II Fachgymnasium, Maschinenbautechnik, Schleswig Hollstein. S. 33 ff.Link:

"Die Schülerinnen und Schüler erwerben die Fähigkeit,...ihre Kenntnisse über automatisierte Fertigungseinrichtungen und Qualitätsmanagementsysteme sowie deren Zusammenhänge zur Planung und Herstellung von ausgewählten Bauteilen bei der computergestützten Konstruktion anzuwenden.... Die Schwerpunkte müssen im Bereich der Automatisierung des Fertigungsprozesses sowie der CAD-CAM-Koppelung und des Qualitätsmanagement liegen. ... Die Fertigung von Bauteilen soll automatisiert erfolgen, nach Möglichkeit der praktischen Umsetzung sollen die Schülerinnen und Schüler in die Prozesskette eingebunden werden."
