UNIMAT1 Sekundarstufe

160141EDUB

Das UNIMAT 1 Sekundar ist eine erweiterte Version des UNIMAT 1 Grundschulsets und bietet neben den kindersicheren Maschinen für die Holzbearbeitung zusätzliche Funktionen für die weiterführende technische Ausbildung.

Durch die Kombination klassischer Holzbearbeitungsgeräte – darunter Drechselbank, Stichsäge, Schleifmaschine und Handbohrmaschine – mit weiterführenden Maschinen für die Metall- und Werkstoffbearbeitung ist das Set auch für höhere Schulstufen bestens geeignet.

Zusätzliche Maschinen wie Drehbank, Horizontalfräse, Standbohrmaschine oder Vertikalfräse ermöglichen die Umsetzung komplexerer Projekte im Unterricht und vermitteln fundierte technische Fertigkeiten.

Das Set bietet einen praxisnahen Einstieg in die Metall- und Werkstoffbearbeitung und bleibt gleichzeitig flexibel einsetzbar – sowohl in höheren Schulstufen als auch im Grundschulbereich.

Dank des modularen Aufbaus des UNIMAT 1 Sekundarsets kann der Unterricht individuell gestaltet werden und ermöglicht eine anwendungsorientierte, technisch fundierte Ausbildung.




Safety first!

Das UNIMAT 1 Sekundar erweitert das UNIMAT 1 Grundschulset und bietet ein vielseitiges, sicheres und praxisorientiertes System für den technischen Unterricht.

Die Maschinen für die Holzbearbeitung – darunter Drechselbank, Stichsäge, Schleifmaschine und Handbohrmaschine – sind bereits ab einem Alter von 8 Jahren sicher nutzbar. Sie ermöglichen erste praktische Erfahrungen mit Werkstoffen und fördern grundlegende handwerkliche Fähigkeiten.

Für weiterführende technische Anwendungen ab 12 Jahren umfasst das Set zusätzlich Maschinen wie Drehbank, Horizontalfräse und Standbohrmaschine (Vertikalfräse). Diese erweiterten Funktionen erlauben die Umsetzung anspruchsvollerer Projekte und vermitteln tiefere Einblicke in die Metall- und Werkstoffbearbeitung.

Das gesamte UNIMAT-System ist speziell für den schulischen Einsatz konzipiert und gewährleistet ein sicheres, altersgerechtes Arbeiten. Dank seines modularen Aufbaus passt es sich flexibel verschiedenen Alters- und Kompetenzstufen an und ermöglicht eine fundierte technische Ausbildung – von den ersten handwerklichen Schritten bis hin zu komplexen Fertigungsprozessen.

Die Funktionen

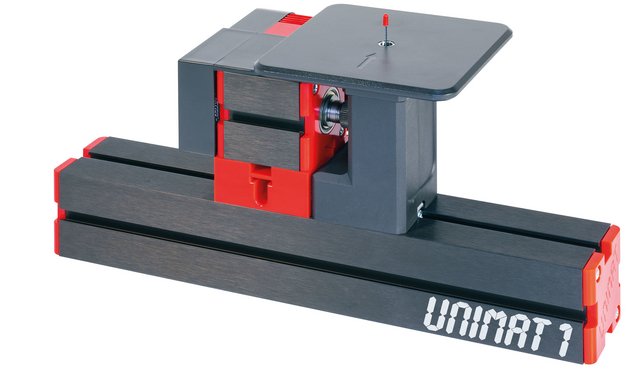

Stichsäge UNIMAT 1 Basic

Stichsäge

Die leistungsstarke Stichsäge für Sperrholz, Vollholz (bis 7 mm), Balsa (bis 20 mm), Kunststoffe und dünne Bleche. Kein lästiges Aus-/ Einspannen des Sägeblattes beim Schneiden von Öffnungen und Fenstern.

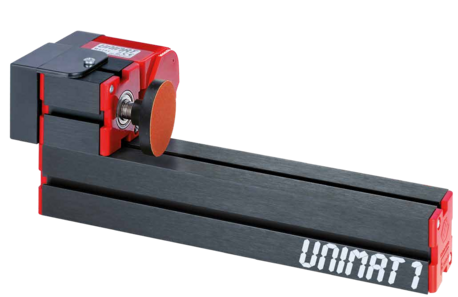

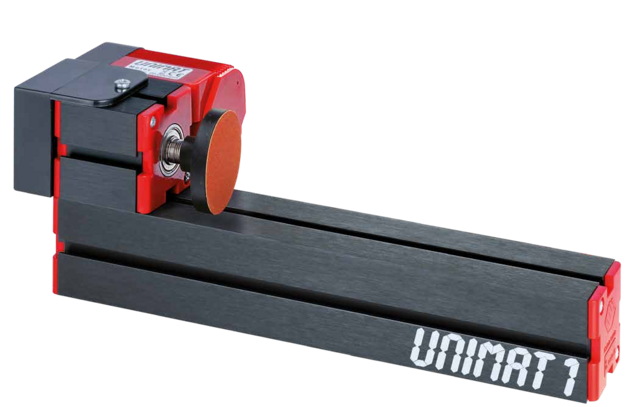

Schleifmaschine

Stationär fixiert gibt der rotierende Schleifteller den Werkstücken den letzten Schliff oder schärft Werkzeuge: Drechselmesser, Schere, Schnitzmesser ...  Auch als Handschleifer für schwer zugängliche Stellen

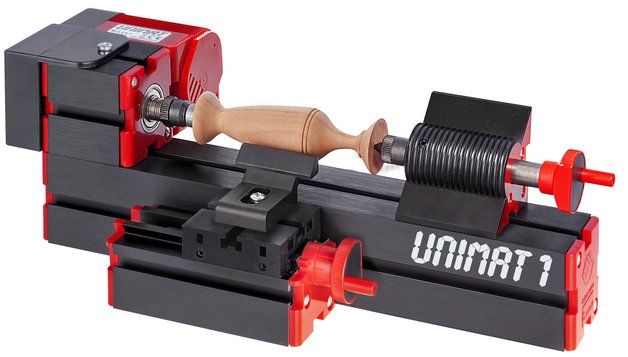

UNIMAT 1 Drechselbank mit Schlitten

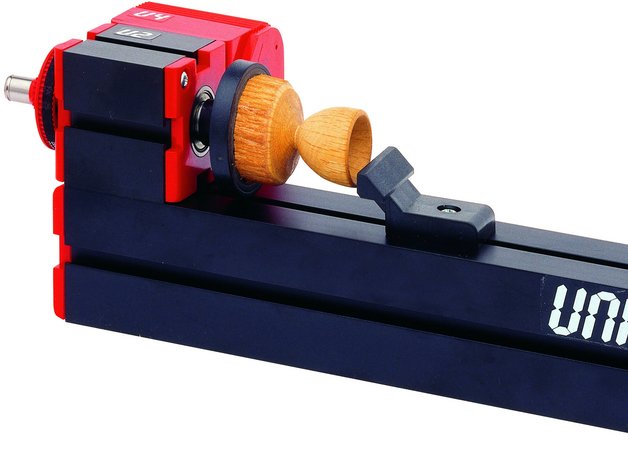

Drechselbank

Die kleinste Drechselbank der Welt erlaubt kunstvolle Drechselarbeiten. Mit einer Spitzenweite von 135 mm (erweiterbar) und bis zu 50 mm Durchmesser leistet diese Maschine trotz Kindersicherheit Erstaunliches. Kerzenständer, Spielfiguren, Schiffskanonen uvm. können leicht gefertigt werden.

Drechselbankvarianten

Fliegend oder Querholzdrechseln für einseitige Aufspannung des Werkstückes auf der Planscheibe.

Filigrandrechseln - Einspannen dünner Holz- oder Weichmetallstäbe (bis 6 mm Ø) im Vorgelege.

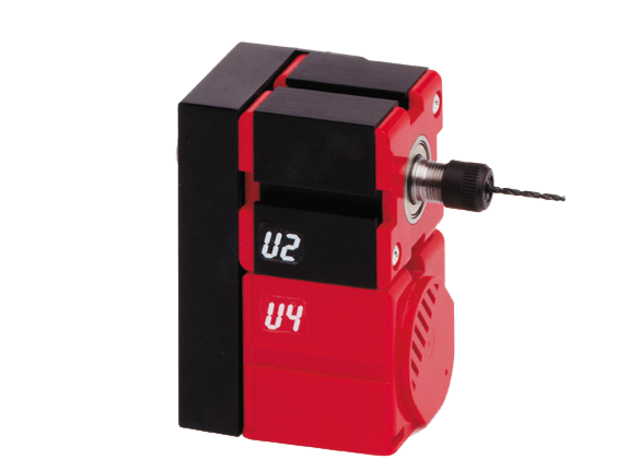

Handbohrmaschine

Für Bohrer/ Stichel von 1 bis 6 mm. Ideal für Bohrungen an schwer zugänglichen Stellen oder zum Gravieren.

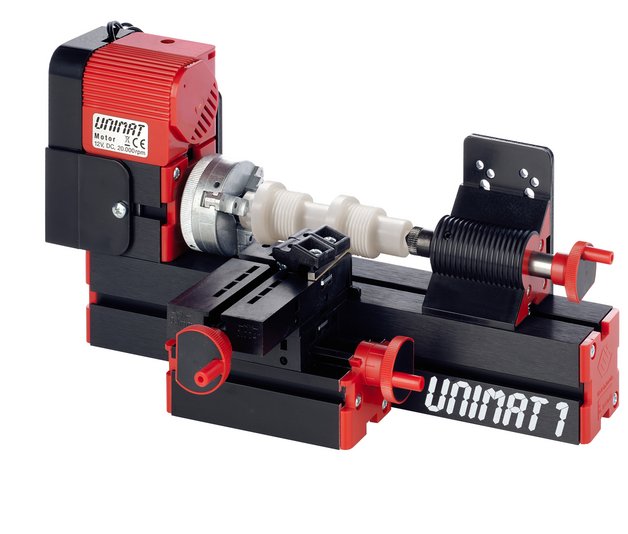

UNIMAT Sekundarstufe Drehbank

Drehbank

Der Längs- und Querschlitten mit präzise skalierten Handrädern ermöglicht exaktes und effizientes Arbeiten. Die Konstruktion, angelehnt an eine professionelle Drehbank, erlaubt die präzise Fertigung von Achsen, Felgen und anderen Drehteilen aus Weich- und Buntmetallen.

Technische Daten:

  • Spitzenweite: 135 mm (optional erweiterbar)
  • Spitzenhöhe: 25 mm

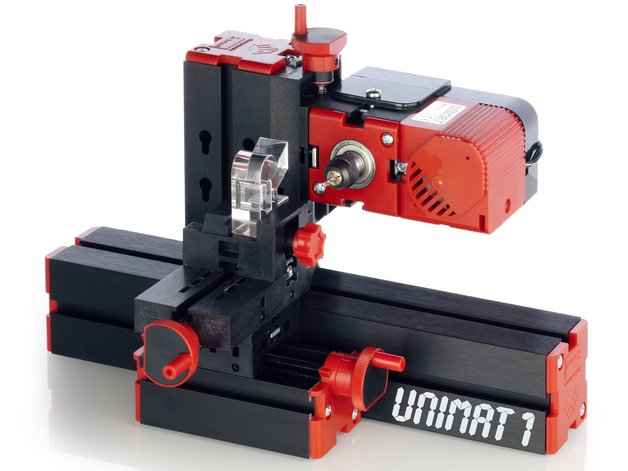

UNIMAT Horizontalfräse Sekundarstufe

Horizontalfräse

Ideal für Architekturmodelle, Nut- und Federverbindungen sowie präzise Feinarbeiten. Die Spannzangen mit einem Spannbereich von 1–6 mm gewährleisten eine hohe Rundlaufgenauigkeit der Fräser. Durch die schwenkbaren Schlitten sind verschiedene Winkeleinstellungen möglich, wodurch sich vielseitige Bearbeitungsmöglichkeiten ergeben.

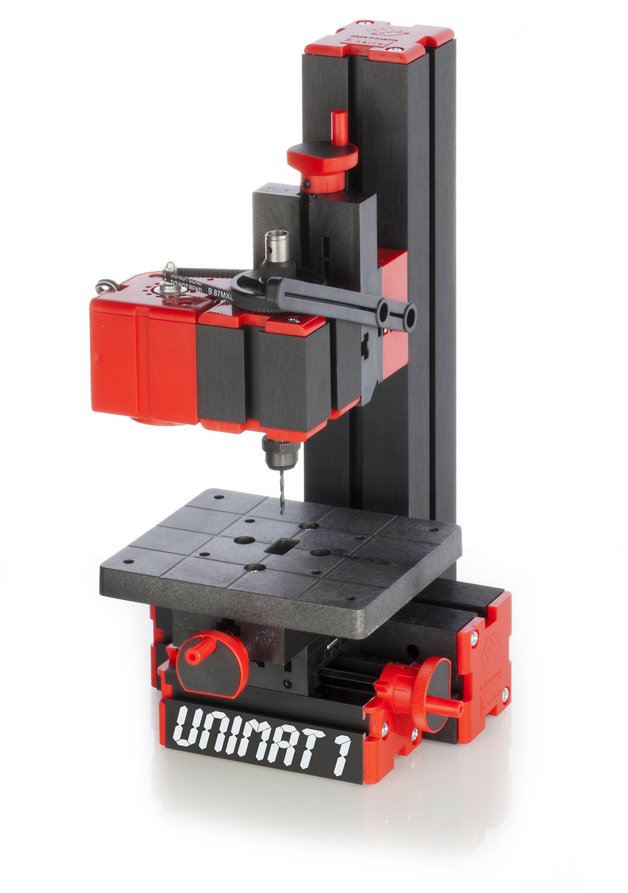

UNIMAT Standbohrmaschine

Standbohrmaschine

Präzise Bohrungen in jedem Winkel – das Bearbeitungszentrum ermöglicht exakte Bewegungen entlang der X-, Y- und Z-Achse. Drei präzisionsgeführte, schwenkbare Schlitten erlauben vielseitiges, dreidimensionales Arbeiten.

Maschinenvariante: Vertikalfräse

Durch den mitgelieferten HSS-Fräser lässt sich die Bohrmaschine einfach zur Vertikalfräse umfunktionieren. Zudem können handelsübliche Werkzeuge mit einem Schaftdurchmesser von bis zu 6 mm eingespannt werden.

Technische Daten

Motor: 20.000 U/min, 12 V Gleichstrom
Vorgelege: M12x1, 8 mm Bohrung
Übersetzung: 1:5 (4000 U/min)
Reitstock: M12x1, 15 mm Pinolenhub
Netzteil: 110-240 V 50-60 Hz, 12 V, 2 A

UNIMAT 1 Sekundar 1

160141EDUB

Beinhaltet alle Komponenten für den modularen Aufbau folgender Maschinen:

  • 3-Achs-Fräse (wahlweise vertikal oder horizontal)
  • Drehbank
  • Standbohrmaschine
  • Drechselbank
  • Stichsäge
  • Schleifmaschine
  • Handbohrer oder -schleifer

Zusätzlich enthalten:

  • Sicherheitstrafo 14V/100-240V
  • Drechselmesser
  • Werkzeuge & Bohrer
  • Drehmesser
  • Schleifpapier
  • Rollkörner
  • Befestigungswinkel & Fixierungsplatten
  • Bohrtisch

PLUS EDU-Aufrüstpaket:

  • Werkzeugschleifeinrichtung
  • Metall-Drechselauflage
  • Schutzbrille
  • 10 Stichsägeblätter
  • Holz-Grundplatte mit Rutschstop
  • 2 Microzwingen
  • Metall-Spannzangen

Einführung in die Werkstoffkunde mit UNIMAT

Das UNIMAT-Set für die Sekundarstufe ermöglicht die präzise Bearbeitung einer Vielzahl von Materialien. Neben Holz – einem bewährten und nachhaltigen Werkstoff – lassen sich auch Weichmetalle, Kunststoffe, Stein und weitere Materialien effizient bearbeiten. Die erweiterten Funktionen von Drehbank und Fräse bieten eine große Bandbreite an Bearbeitungsmöglichkeiten und eröffnen vielseitige Anwendungsszenarien im technischen Unterricht.

Durch die praktische Arbeit mit UNIMAT erwerben Schülerinnen und Schüler fundierte Kenntnisse in der Materialbearbeitung und vertiefen ihr Verständnis für technische Prozesse. Sie entwickeln ihre handwerklichen Fähigkeiten weiter und schulen zugleich ihre Feinmotorik, Konzentration und Problemlösungskompetenz.

Der Einsatz von UNIMAT im Unterricht ermöglicht einen praxisnahen Zugang zur Technik und bereitet die Lernenden gezielt auf weiterführende technische Ausbildungen oder Berufe vor. Gleichzeitig bietet die Arbeit an realen Werkstücken eine wertvolle Alternative zur zunehmend digitalen Lernwelt und fördert ein tieferes Verständnis für mechanische Fertigungsprozesse.

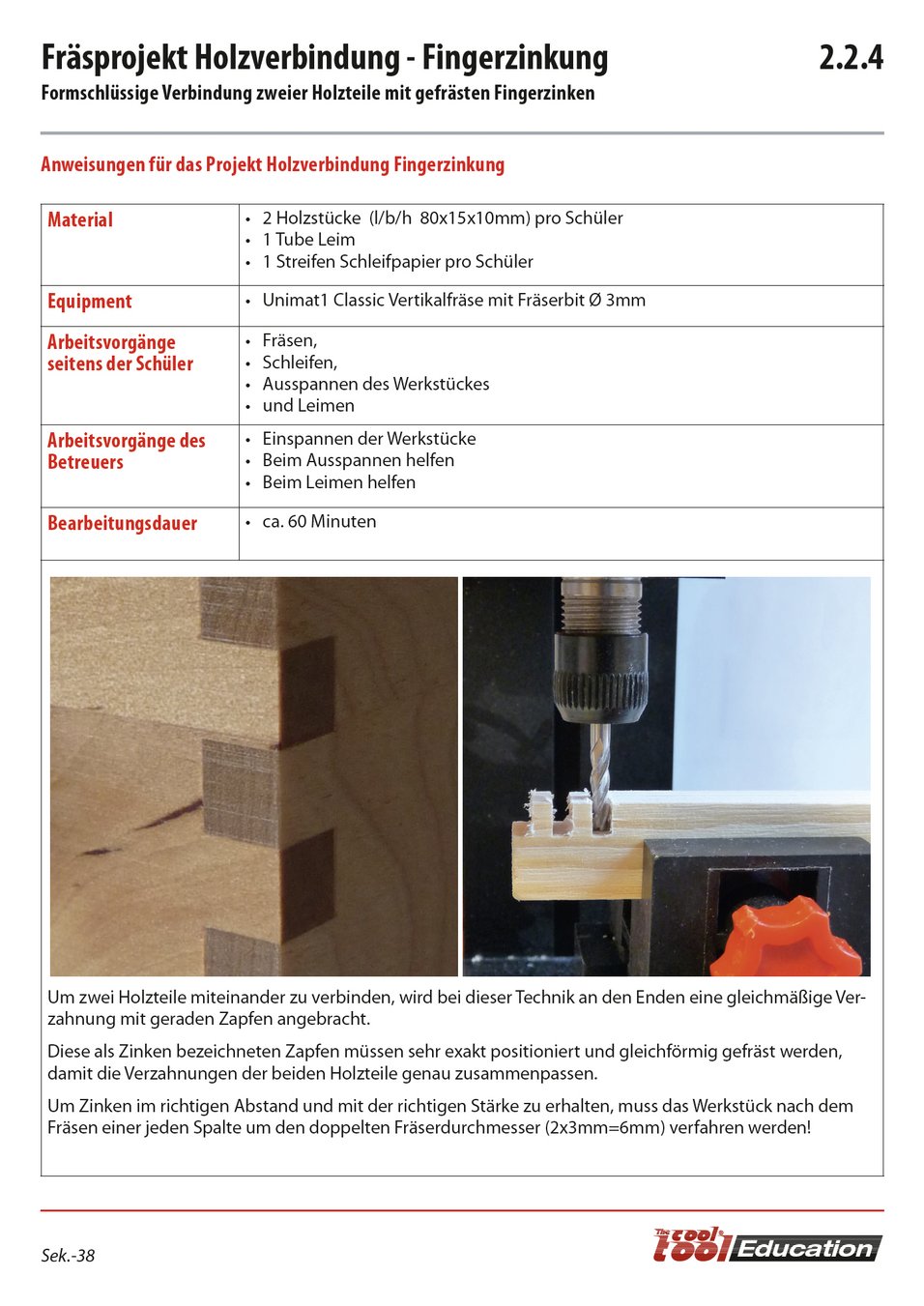

Lehrplanbeispiel für UNIMAT 1 Sekundar 1

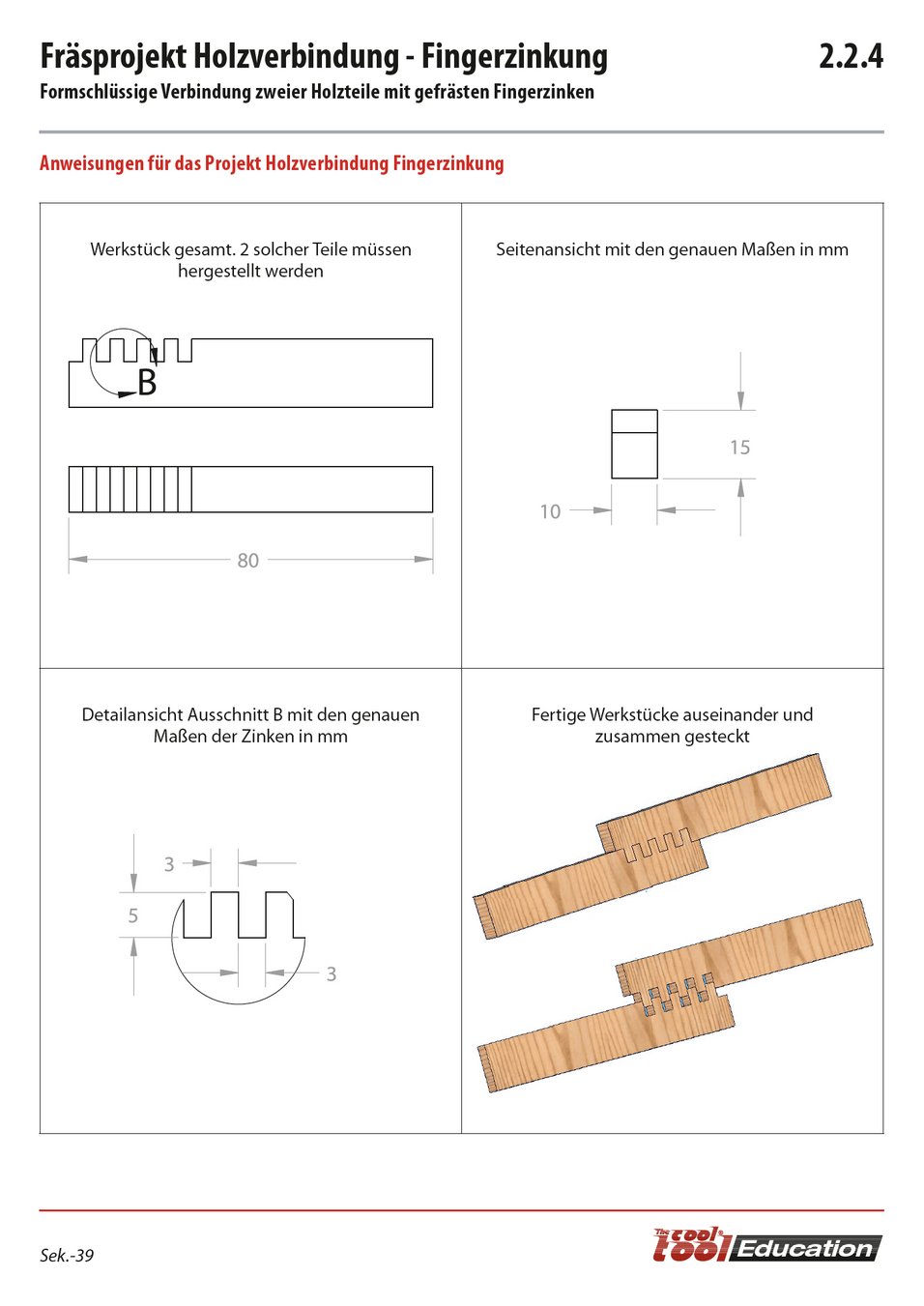

Fräsprojekt Holzverbindung - Fingerzinkung.

Formschlüssige Verbindung zwischen Holzteilen mit gefrästen Finkerzinken aus Holz.

Technisches Projekt für die Einführung in die Fräsbearbeitung.
