UNIMAT MetalLine - Technische Ausbildung
160200EDUB
Das UNIMAT MetalLine Set für die technische Ausbildung wurde speziell für die Bearbeitung von Metall entwickelt.
Es richtet sich an Schüler:innen ab 12 Jahren und eignet sich ideal für den Einsatz im Technikunterricht und in Lehrwerkstätten sowie in der beruflichen Frühorientierung.
Im Fokus steht das präzise Erstellen technischer Werkstücke auf hochwertigen Maschinen – eine Fähigkeit, die nicht nur im Unterricht, sondern auch in der Ausbildungspraxis essenziell ist.
⚙️ Hochwertige Technik für anspruchsvolle Werkstücke
Die MetalLine Maschinen bieten eine Qualität, wie sie sonst nur aus dem professionellen Bereich bekannt ist. Das System überzeugt durch seine außergewöhnliche Stabilität und ermöglicht feinste Justierungen beim Arbeiten.
Durch die massive Bauweise und präzisen Komponenten können Toleranzen unter 0,1 mm sicher eingehalten werden – ein entscheidender Vorteil für alle Anwendungen, bei denen Genauigkeit gefordert ist.
Ein besonderes Merkmal: Die Maschinen sind mit Metallhandrädern und verstellbarem Nonius ausgestattet, ermöglicht ein exaktes Einstellen der Bearbeitungsparameter – ideal für technische Lernziele in den Bereichen Metallverarbeitung, Maschinenbau und Fertigungstechnik.
🔄 Modularer Aufbau – Vielfältige Einsatzmöglichkeiten
Wie bei allen UNIMAT-Systemen basiert auch dieses Set auf einem modularem Maschinenaufbau. Die verschiedenen Grundmaschinen – z. B. Drehbank, Fräse, Bohrmaschine – können durch einfache Umbauten flexibel angepasst werden.
So lassen sich auch komplexe Werkstücke in mehreren Fertigungsschritten umsetzen, ohne dass auf große Maschinenparks zurückgegriffen werden muss. Das senkt die Einstiegshürden und fördert gleichzeitig das Verständnis für Fertigungsprozesse.
🧰 Lerninhalte & praktische Anwendungen
Mit dem MetalLine Set lassen sich nicht nur einfache Metallarbeiten durchführen. Vielmehr wird die Herstellung technisch anspruchsvoller Werkstücke ermöglicht – darunter:
- das exakte Drehen von Kegeln,
- das Fräsen von Zahnrädern,
- sowie das Bohren, Schleifen und Schneiden von Bunt- und Weichmetallen.
Das fördert nicht nur das technische Verständnis, sondern auch die handwerkliche Präzision und Geduld – Kompetenzen, die in allen Bereichen der beruflichen Ausbildung von zentraler Bedeutung sind.

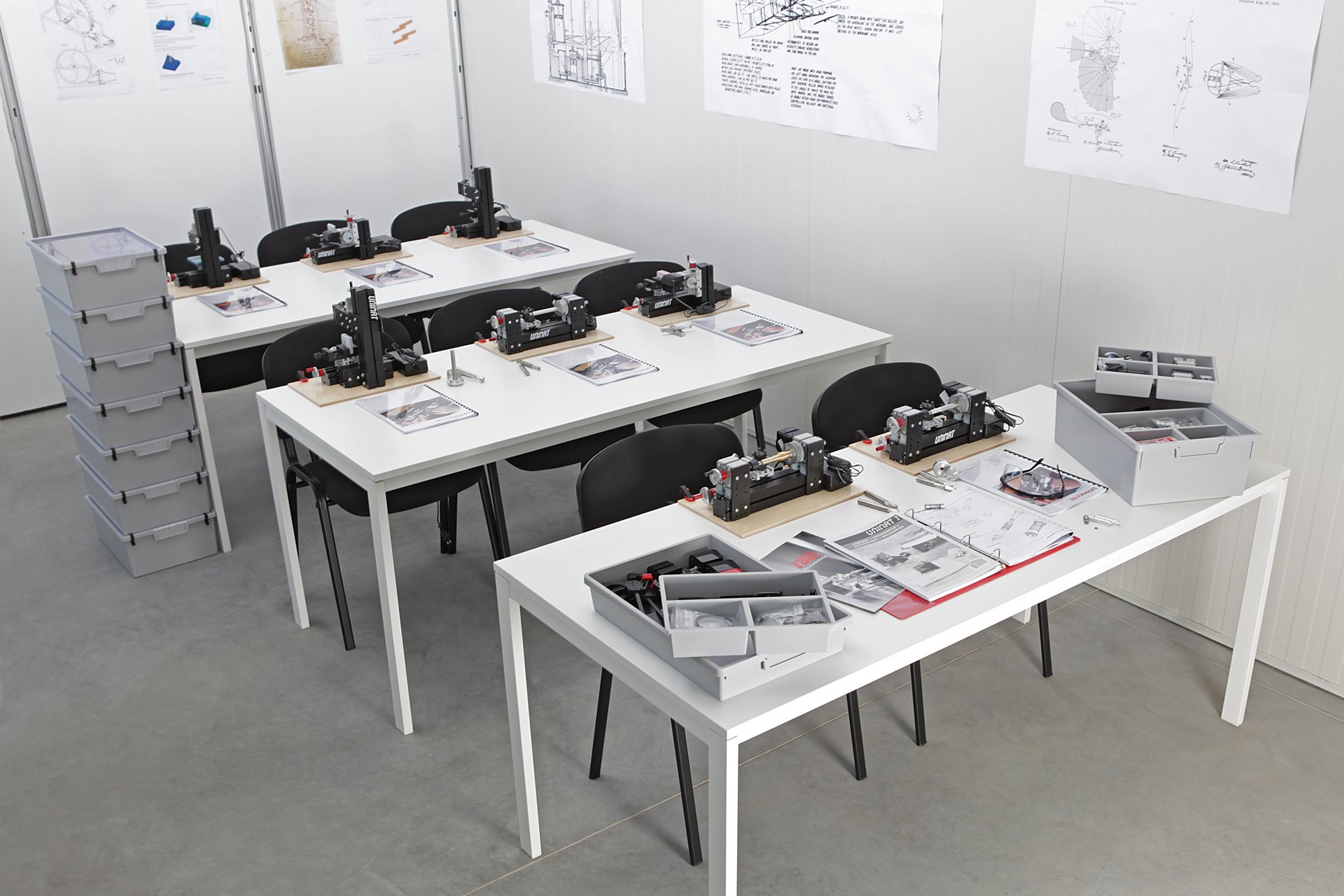

Einsatz im Unterricht

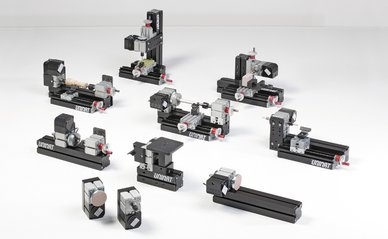

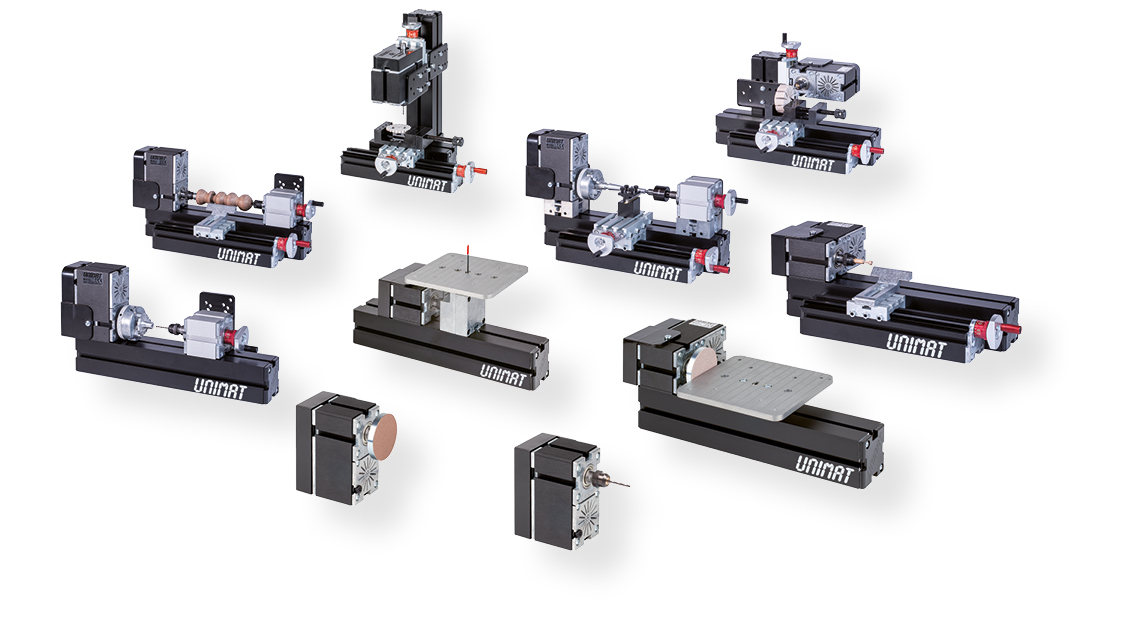

Maschinenvarianten
Drehbank
Mit einer Spitzenhöhe von 50 mm, einer Spitzenweite von 90 mm (erweiterbar) und Mehrfachstahlhalter können Aluminium, Kupfer, Messing und andere Metalle bearbeitet werden. Mit dem 3-Backenfutter lassen sich Werkstücke bis ø 56 mm (65 mm Außenspannung) fixieren.
Verfahrweg: Z-Achse 145 mm, X-Achse 32 mm

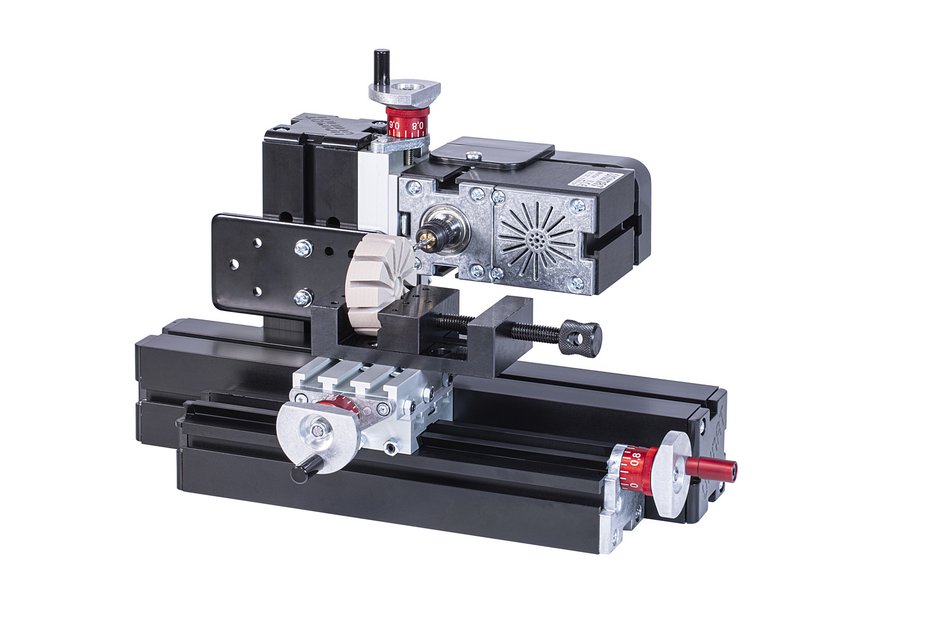

Horizontalfräse
Durch den Einsatz der drei Schlitten lassen sich Werkstücke in allen Ebenen beliebig bearbeiten.
Verfahrweg: X-Achse 145 mm, Y- und Z-Achse je 32 mm. Fräseraufnahme: von 1 bis 6 mm Schaftstärke.

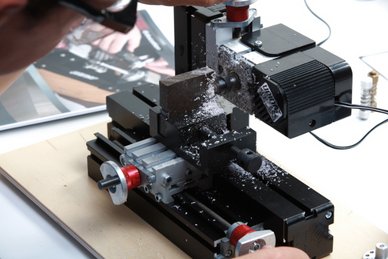

Vertikalfräse / Vertikalbohrer
Exakte Bohrungen in jedem Winkel. Das Bearbeitungszentrum bietet Verfahrwege auf der X-, Y- und Z-Achse. Drei geführte Schlitten (schwenkbar) für dreidimensionales Arbeiten.
Maschinenvariante Vertikalfräse: Mit dem beigelegten HSS-Fräser wird die Bohrmaschine zur Vertikalfräse. Handelsübliches Werkzeug bis 6mm kann eingespannt werden.

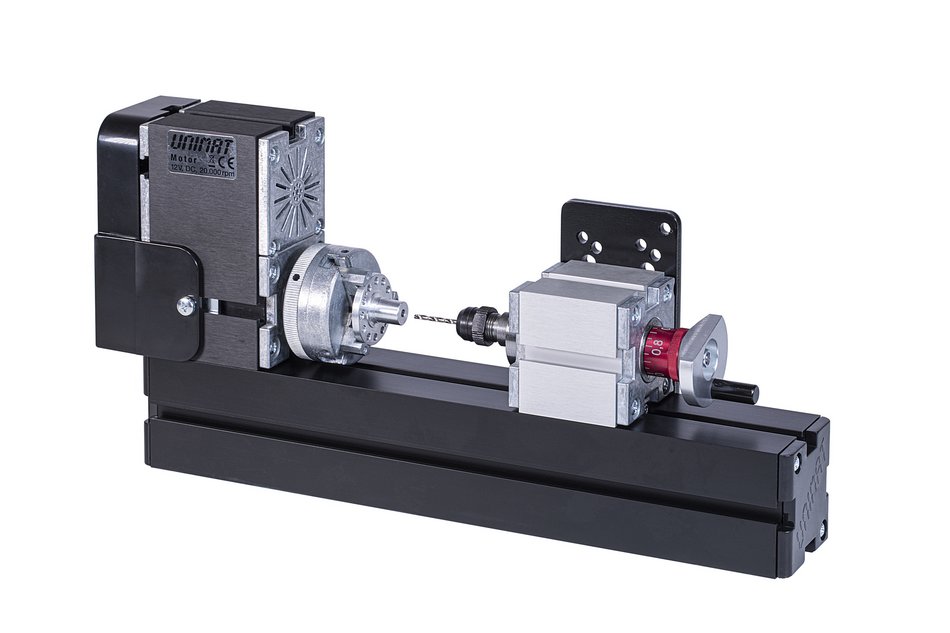

Zentrierbohrmaschine
Bohrer von 1 bis 6 mm können am Reitstock eingespannt und über den Pinolenweg von 30 mm präzise geführt werden. Das mit 0,05 mm skalierte Handrad ermöglicht eine genaue Festlegung der Bohrtiefe.

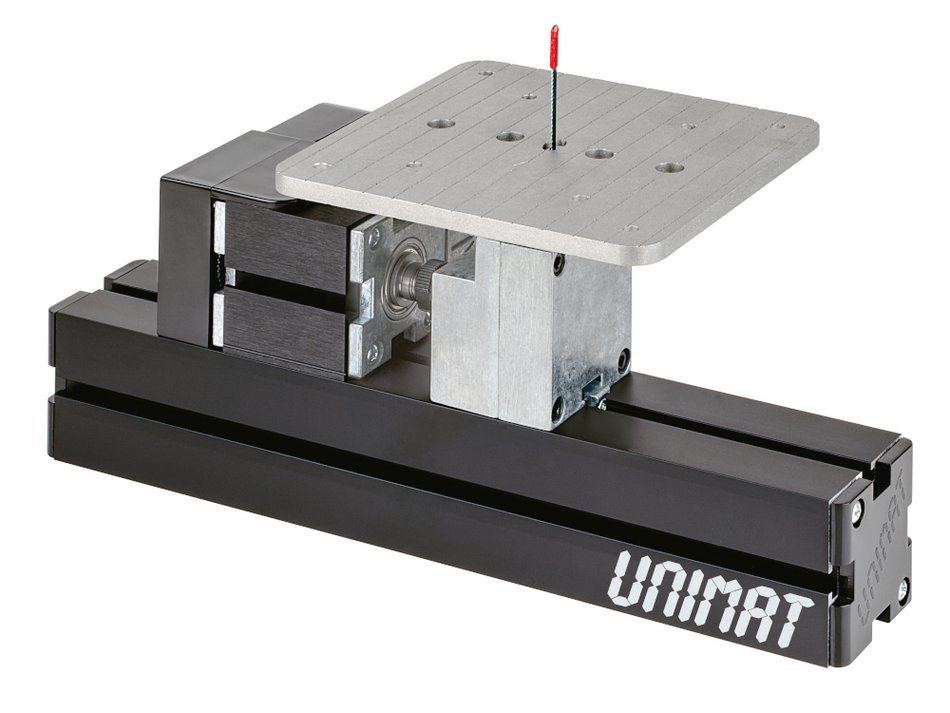

Stichsäge
Die kindersichere und leistungsstarke Stichsäge ermöglicht einfache und schnelle Sägearbeiten. Der Kurzhub sorgt dafür dass keine Verletzungsgefahr besteht!
Feine Arbeiten, wie mit der Laubsäge, gehen schneller und machen Spaß.
Die Säge eigent sich für Sperrholz, Vollholz bis 7mm und Balsaholz bis 20mm, besonders gut funktioniert die Säge mit unseren Pappelsperrhölzern 4mm.
Kein läsitiges Aus-/ Einspannen des Stichsägeblattes für das Schneiden von Öffnungen.

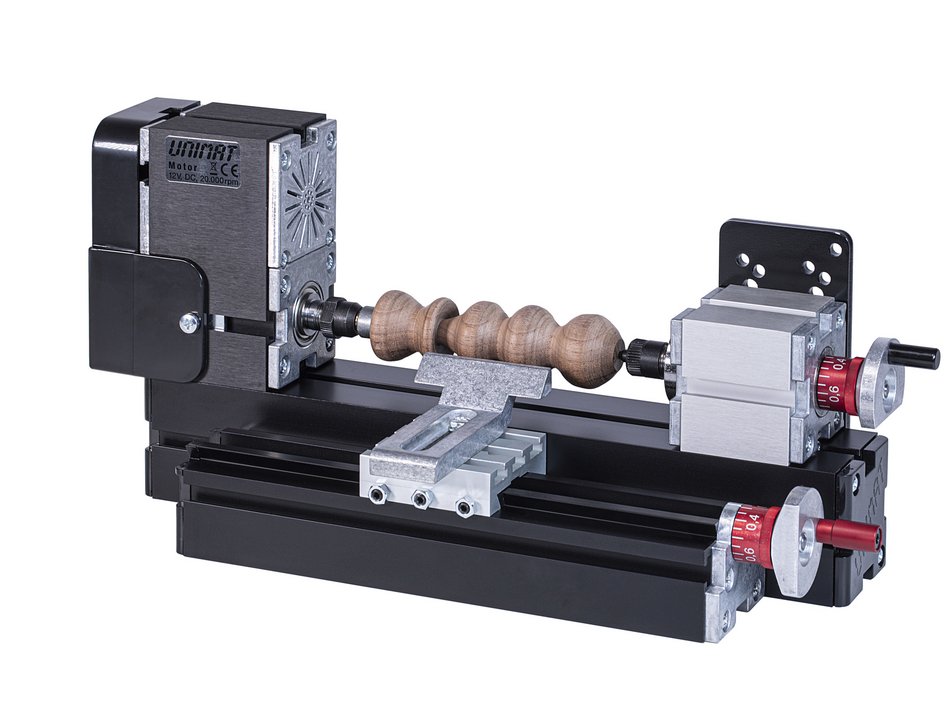

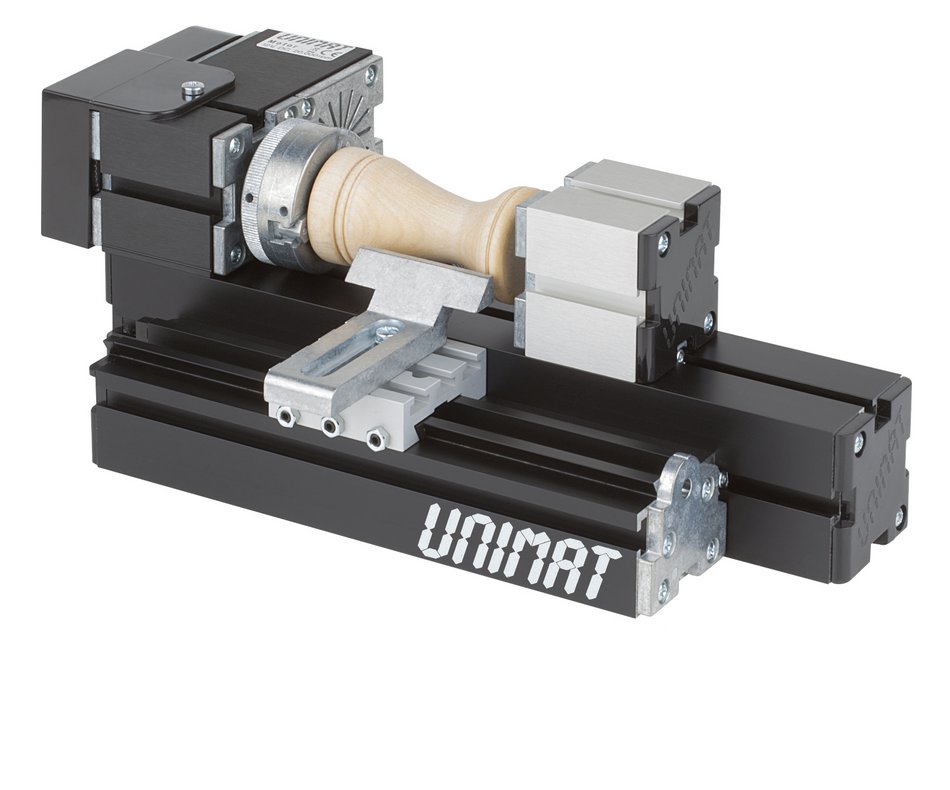

Drechselbank
Mit der sicheren Drechselbank können Schüler bereits ab 8 Jahren tolle Projekte aus Holz selber verwirklichen, dabei kann mit allen Holzarten gearbeitet werden.
Die Maschine ist komplett kindersicher und bleibt bei zu starker Belastung einfach automatisch stehen. Kreative Projekte können verwirklicht werden und ein technisches Verständnis wird mit der UNIMAT 1 Drechselbank auch vermittelt. Geeignet für Hölzer bis 50mm Durchmesser und 135 mm Spannweite (erweiterbar).

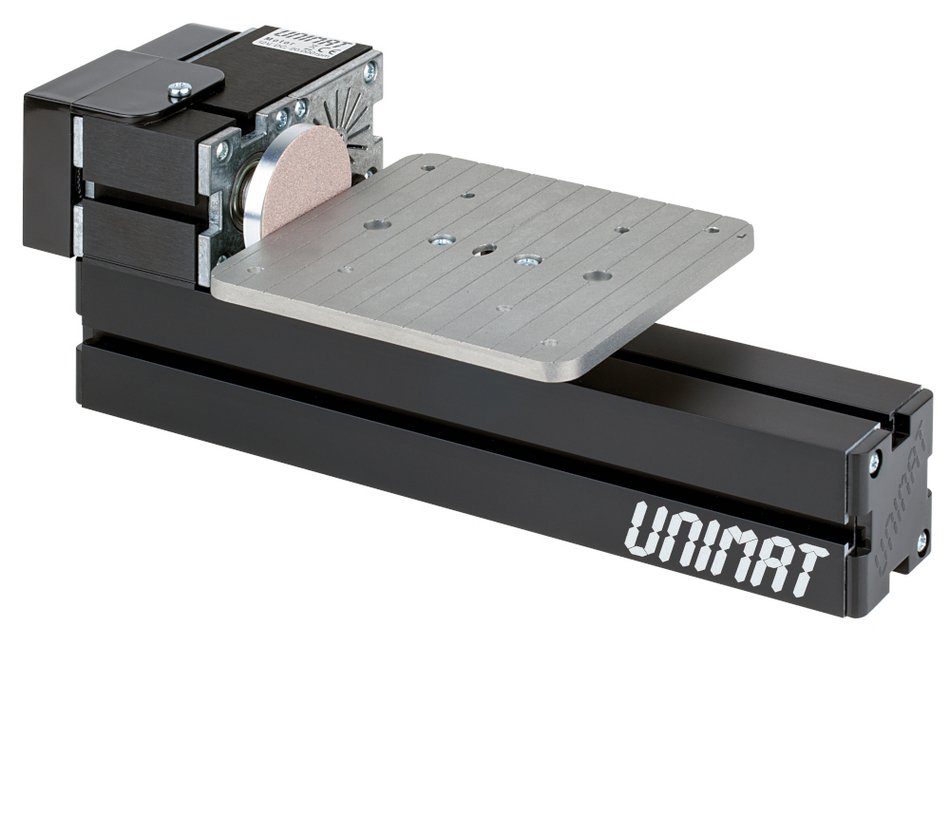

Schleifmaschine
Sicheres Schleifen, ideal um den eigenen Werkstücken den letzten Schliff zu geben oder das eigenen Werkzeug ganz einfach selber nachschleifen.

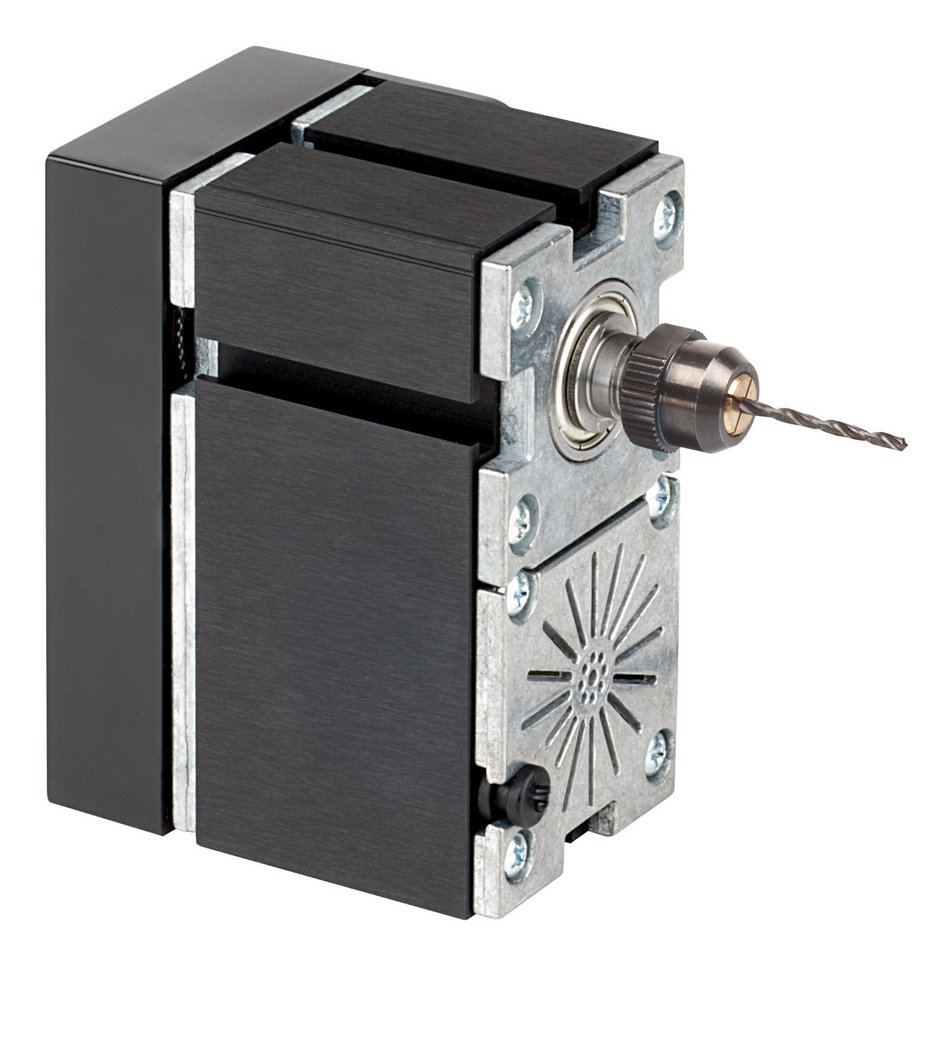

Handbohrmaschine
Die Bohrmaschine ermöglicht kindersicheres Bohren von Löchern in Holz. Für Bohrer/ Stichel von 1 bis 6 mm. Ideal für Bohrungen an schwer zugänglichen Stellen oder zum Gravieren.
Drechselbankvarianten
Fliegend oder Querholzdrechseln für einseitige Aufspannung des Werkstückes auf der Planscheibe.
Filigrandrechseln - Einspannen dünner Holz- oder Weichmetallstäbe (bis 6 mm Ø) im Vorgelege.
Technische Daten

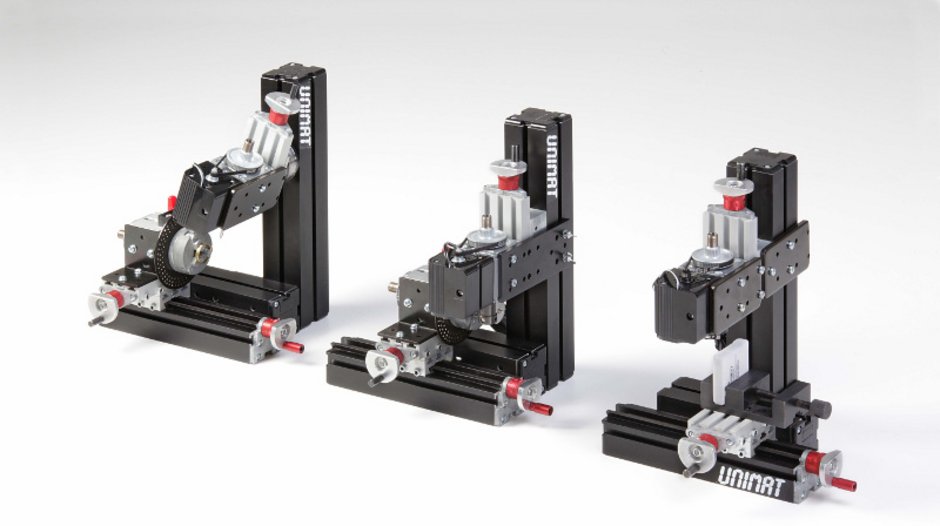

EDU-Upgrade Technics 2 (160200EDU2)
Aufbauend auf Unimat ML Technik (160200EDUB), bestehend aus:
zweitem Vorgelege, zweitem Motor, Drehtisch, Teilapparat, Verzahnfräskopf, Planfräskopf, 5-teiliges Drehstahlset, 4-teiliges Fräserset, 330mm Maschinenbett mit 2 Verbindungselementen
Für den Aufbau einer zweiten Maschine bzw. von Spezialmaschinen wie:
• 5-Achsen Fräsmaschine
• Zahnradfräsmaschine
• Planfräsmaschine

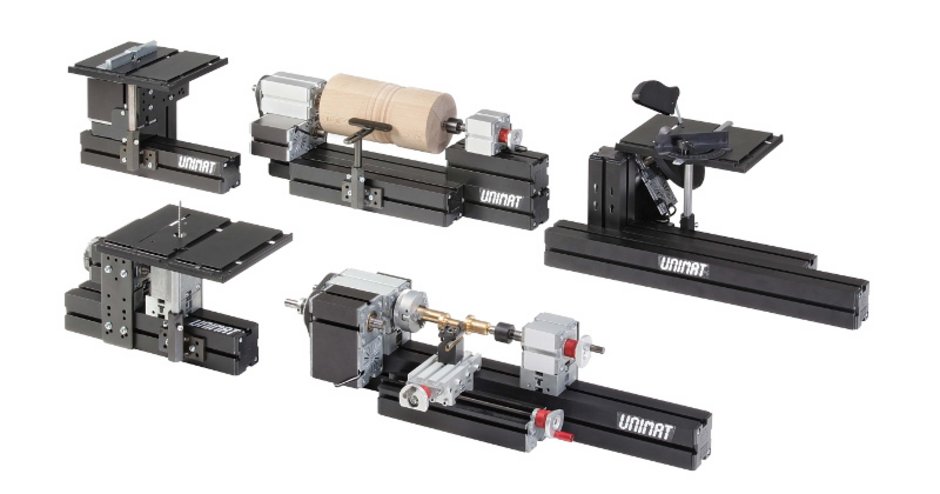

EDU-Upgrade Technics 3 Power (160200 EDU3)
Aufbauend auf Unimat ML Technik (160200 EDUB), für mehr Kraft bei größeren Werkstücken.
NICHT mehr kindersicher, daher nur unter Aufsicht oder für die Berufsausbildung.
Powermotor, Untersetzungsgetriebe Powermotor, Sicherheitstrafo mit Verteiler, Kreissäge mit Sägeblatt, Präzisionsfräsanschlag, Formfräserset, Profidrechseleinrichtung, 460mm Maschinenbett mit 2 Verbindungselementen.
Für den Aufbau einer zweiten Maschine bzw. von Spezialmaschinen wie:
• Kreissäge • Powerstichsäge • Oberfräse
• Powerfräse • Profidrechselbank
Lehrplanbeispiele:
Lehrplanbeispiel Technik I:
Bildungsplan Wirtschaft, Arbeit, Technik. Gymnasium, Jahrgangsstufe 5 - 10. Bremen. S 10.:
"Die Schülerinnen und Schüler können einen Produktionsablauf an einem eigenen Werkstück gestalten, durch den Einsatz von geeigneten Hilfsmitteln und arbeitsorganisatorischen Maßnahmen, eine Konstruktionsaufgabe ausführen und dabei Strukturen technischen Handelns anwenden."
Lehrplanbeispiel Technik II:
Rahmenplan Regionale Schule, Verbundene Haupt- und Realschule, Hauptschule, Realschule, Integrierte Gesamtschule, AWT, Jahrgangsstufen 7 -10, Mecklenburg-Vorpommern. S. 23.:
"Allgemeiner Aufbau von Maschinen, Geräten Blockbild und Anlagen - Zahnradgetriebe (sinnbildliche Darstellungen, Modelle, Experiment Drehbewegungen übertragen, aufteilen bzw. umlenken, Drehrichtungen und Drehzahlenändern)"
Unimat ML Technik Set (160200EDUB)
Enthaltene Komponenten:
- Modulaufbau für:
• Drehbank
• Horizontalfräse
• Vertikal-Bohr-/Fräsmaschine
• Holz-Drechselbank
• Zentrierbohrmaschine
• Stichsäge
• Schleifmaschine
• Handbohrer/-schleifer - Elektrik & Antrieb:
• Sicherheitstransformator 14V - Spann- und Fixierzubehör:
• Präzisions-Spannzangen
• Fixierungsplatten
• Befestigungswinkel
• Stahl-Schraubstock - Drechseln & Schleifen:
• Präzisions-Rollkörner
• Werkzeugschleifeinrichtung
• Holzbearbeitungsset
• 10 Stichsägeblätter - Grundausstattung:
• Holz-Grundplatte mit Rutschstopp
• 2 Micro-Zwingen
• Verschiedene Werkzeuge
• Schutzbrille - Sonstiges:

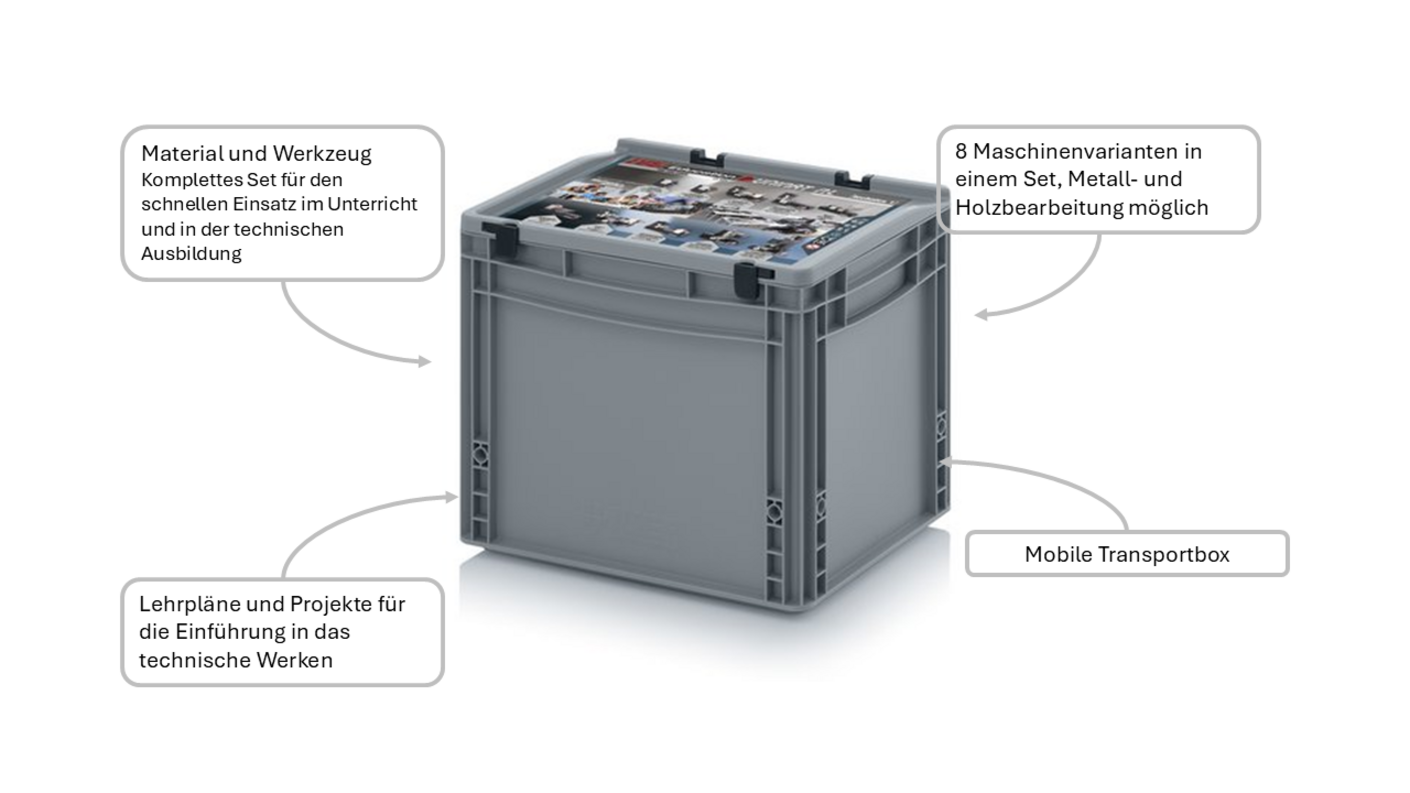

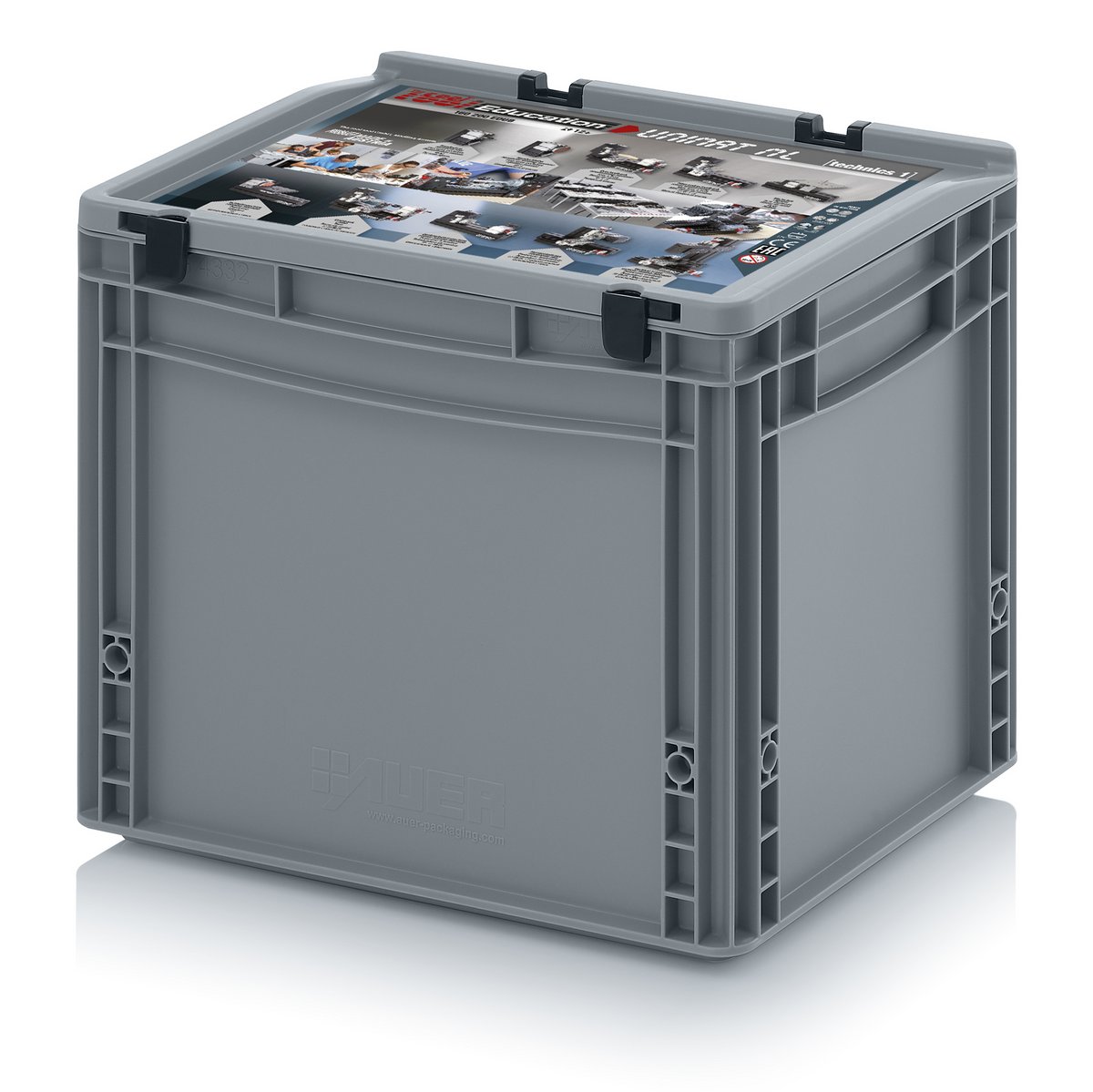

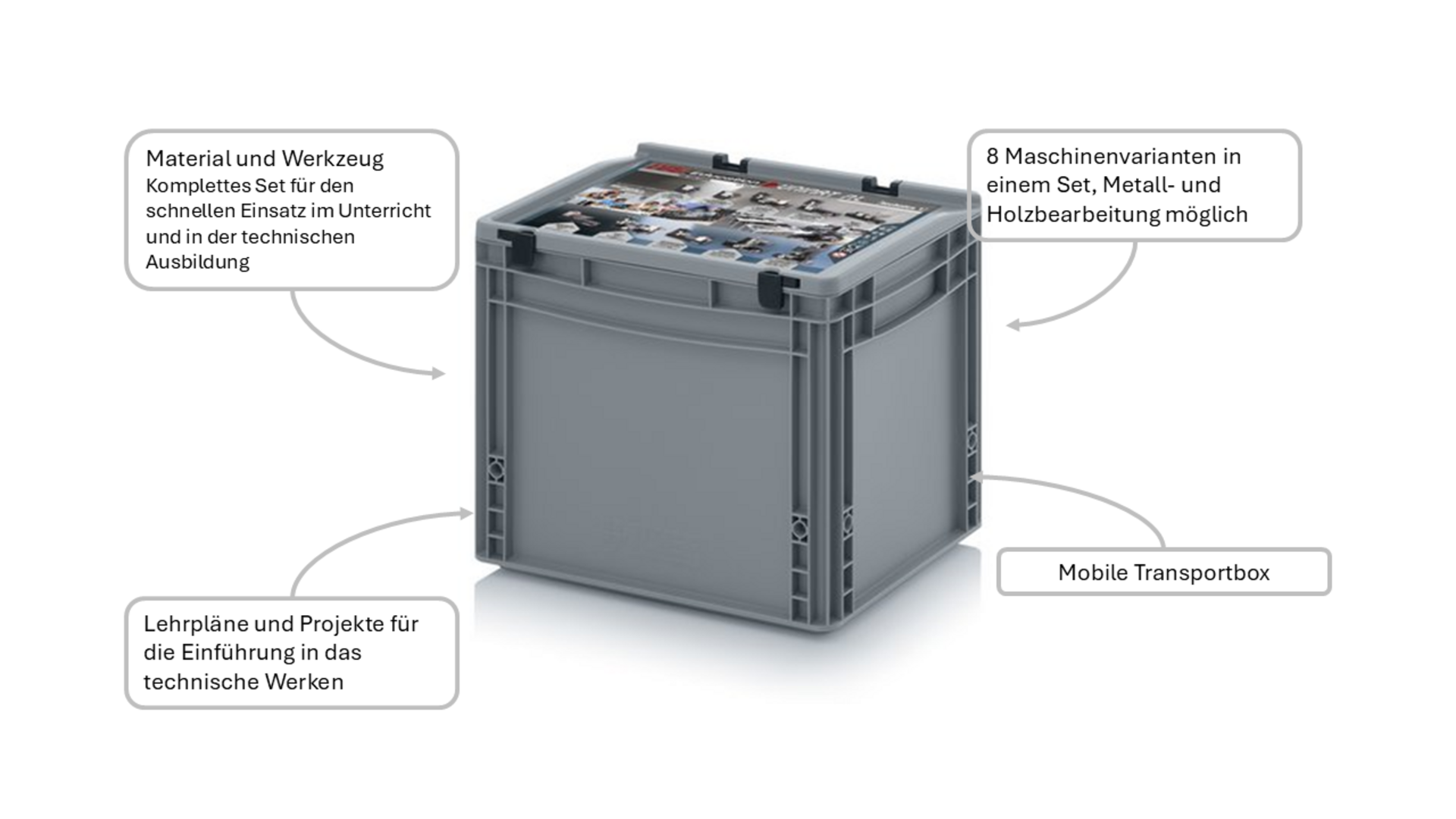

• Aufbewahrungsbox

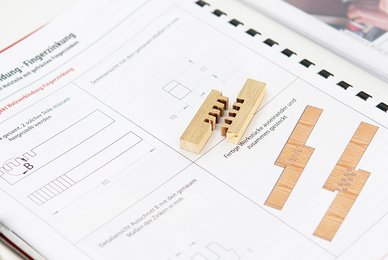

• Didaktisches Begleitmaterial
